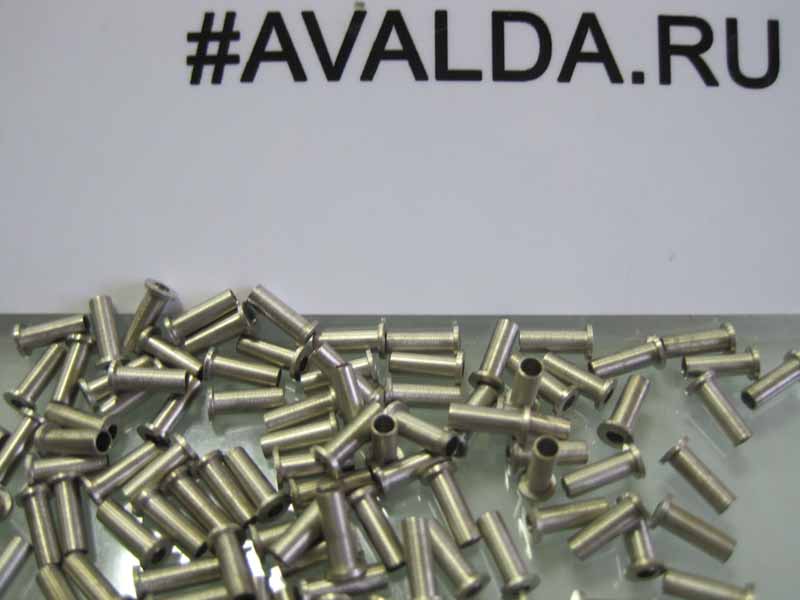

Заклепка пустотелая ГОСТ 12638-80, ГОСТ 12639-80, ГОСТ 12640-80

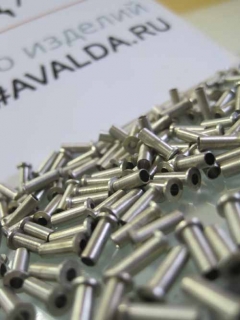

Заклепки пустотелые по ГОСТ 12638-80, ГОСТ 12639-80, ГОСТ 12640-80

Заклепки пустотелые производятся на заводе АВАЛДА по ГОСТ 12638-80 со скругленной головкой с техническими требованиями по ГОСТ 12644-80. Дополнительно возможно изготовление по требованию заказчика по ГОСТ 12639-80 с плоской головкой и ГОСТ 12640-80 с потайной головкой. Применяется заклепка пустотелая в транспортном, железнодорожном, сельскохозяйственном машиностроении; судостроении; авиационной промышленности; ракетно-космической отрасли; для изготовления радиооборудования.

Изготавливаются с покрытиями или без покрытий. Виды покрытий, их условные обозначения и толщины - по ГОСТ 1759.0-87. Допускается применять другие виды покрытий и толщины - по ГОСТ 9.303-84.

Заклепки пустотелые - сырьё и испытания

Сплавы Марка Обозначение стандарта Группа Рекомендуемый вид термообработки Временное сопротивление срезу, мПа, не менее
Углеродистые 08 кп, 10, 10 кп ГОСТ 1050-88;
ГОСТ 10702-78		 1 Отжиг 310
15 кп 3 310
20, 20 кп 4 390
Нержавеющие 12Х18Н10Т
12Х18Н9Т		 ГОСТ 5632-72 21 Закалка 430
Латунные Л63 ГОСТ 15527-70 32 Отжиг Не проводится
Л63
(антимагнитная)		 33
Л96 23  Без термической обработки
Медные М3 ГОСТ 859-78 38 Отжиг 190
Алюминиевые АМг5П ГОСТ 4784-74 31 Без термической обработки 160
Д18 36 Закалка и естественное старение 190
АД1 37 Без термической обработки 60
В65 41 Закалка и естественное старение 250

Поверхность заклепок пустотелых должна быть чистой, без грата, трещин, надрывов, расслоений материала, пузырей, раковин и отделяющейся окалины. Допускаются:

  • отклонения, предусмотренные стандартами или техническими условиями на проволоку и калиброванный металл, прутки, трубы, из которых производятся заклепки;
  • следы от инструмента и закаты, находящиеся в пределах допустимых отклонений размеров измеренных от действительных размеров;
  • мелкие трещины на краях головок заклепок, не нарушающие прочности заклепочных соединений;
  • заусенцы, появляющиеся при формировании головки, если их величина не превышает половины поля допуска и не выводит диаметр головки заклепки предельные размеры;
  • неотделяющийся цветной налет окисей.

Пластичность заклепок пустотелых должна проверяться путем развальцовки конца заклепки в отверстиях, выполненных по 1-му ряду ГОСТ 11284-75, причем развальцовываемый конец заклепки должен выступать из отверстия склепываемого пакета на длину, равную 50 % от диаметра стержня заклепки. Испытание на пластичность должно проводиться по требованию заказчика по методике, согласованной между заводом АВАЛДА и заказчиком.

Заклепки пустотелые

При совместной обработке отверстий в заклепочных соединениях номинальный диаметр сквозного отверстия рекомендуется принимать равным наибольшему предельному размеру диаметра стержня крепежной детали. При этом отверстия должны быть развальцованы на размер, соответствующий переходному радиусу между головкой и стержнем.

Вес одной заклепки пустотелой ГОСТ 12638-80 со скругленной головкой из стали, гр.

Длина, мм. Диаметр стержня, мм.
1 1,2 1,6 1,8 2 2,5 3 4 5 6 8 10 12 14 16 20
2 0,01 0,01 0,02 0,02 0,04
2,5 0,01 0,01 0,02 0,03 0,04
3 0,01 0,01 0,02 0,03 0,05 0,06 0,09 0,21 0,32
4 0,01 0,01 0,03 0,04 0,06 0,07 0,11 0,25 0,37 0,53
5 0,01 0,02 0,03 0,05 0,07 0,09 0,13 0,29 0,43 0,59
6 0,01 0,02 0,04 0,06 0,08 0,1 0,15 0,33 0,48 0,66 1,865
7     0,04 0,06 0,09 0,11 0,17 0,37 0,53 0,72 2,031
8     0,05 0,07 0,1 0,12 0,19 0,41 0,58 0,78 2,197
9         0,11 0,14 0,21 0,46 0,64 0,85 2,363
10         0,12 0,15 0,22 0,5 0,69 0,91 2,529 3,172
-11         0,13 0,16 0,24 0,54 0,74 0,98 2,695 3,385
12         0,14 0,18 0,26 0,58 0,8 1,04 2,861 3,608 4,65
-13         0,15 0,19 0,28 0,62 0,85 1,1 3,027 3,821 4,9
14         0,16 0,2 0,3 0,68 0,9 1,17 3,193 4,034 5,15
-15         0,17 0,22 0,32 0,7 0,95 1,23 3,359 4,247 5,4
16         0,18 0,23 0,34 0,74 1 1,3 3,524 4,46 5,65
-17           0,24 0,36 0,78 1,06 1,36 3,69 4,673 5,9
18           0,26 0,38 0,82 1,11 1,42 3,856 4,886 6,15
20           0,28 0,41 0,91 1,21 1,55 4,188 5,312 6,4
22             0,45 0,99 1,32 1,68 4,52 5,738 6,9 12
24             0,49 1,07 1,42 1,81 4,852 6,164 7,5 12,9 15
26             0,53 1,15 1,53 1,94 5,184 6,59 8 13,9 16,1 21
28             0,56 1,23 1,63 2,06 5,515 7,016 8,5 14,8 17,2 23
30               1,31 1,74 2,19 5,847 7,442 9,1 15,7 18,2 24
32               1,4 1,84 2,32 6,179 7,868 9,6 16,6 19,3 25
34               1,48 1,95 2,45 6,511 8,294 10,2 17,6 20,4 27
36               1,56 2,05 2,58 6,842 8,72 10,7 18,5 21,5 28
38                 2,16 2,7 7,174 9,146 11,3 19,4 22,5 29
40                 2,26 2,83 7,506 9,572 11,8 20,3 23,6 31
42                 2,37 2,96 7,838 9,998 12,3 21,2 24,7 32
45                 2,42 3,15 8,336 10,64 13,1 22,6 26,4 34
48                   3,34 8,834 11,28 13,8 23,9 28 36
50                   3,47 9,166 11,7 14,3 24,8 29,1 38
52                   3,6 9,498 12,13 14,8 25,7 30,2 39
55                   3,79 9,996 12,77 15,6 27,1 31,9 41
58                     10,49 13,41 16,3 28,4 38,5 43
60                     10,83 13,83 16,8 29,3 34,6 45
65                     11,62 14,9 18,1 31,6 37,4 48
70                     12,49 15,96 19,3 33,8 40,1 52

Вес одной заклепки пустотелой ГОСТ 12639-80 с плоской головкой из стали, гр.

Длина, мм Диаметр стержня, мм.
1 1,2 1,4 1,6 1,8 2 2,5 3 4 5 6 8 10
2 0,01 0,01 0,01 0,02 0,02 0,03 0,04
2,5 0,01 0,01 0,01 0,02 0,02 0,04 0,05 0,08 0,16
3 0,01 0,01 0,01 0,02 0,03 0,04 0,06 0,09 0,2 0,29
4 0,01 0,01 0,02 0,03 0,03 0,05 0,07 0,11 0,24 0,34 0,47
5 0,01 0,01 0,02 0,03 0,04 0,06 0,08 0,13 0,28 0,4 0,54 1,606 2,005
6 0,01 0,02 0,02 0,04 0,04 0,07 0,1 0,15 0,32 0,45 0,6 1,772 2,217
7       0,04 0,05 0,08 0,11 0,17 0,36 0,5 0,67 1,938 2,431
8       0,05 0,06 0,09 0,12 0,18 0,41 0,55 0,73 2,104 2,643
9           0,1 0,13 0,2 0,45 0,61 0,79 2,27 2,856
10           0,11 0,15 0,22 0,49 0,66 0,86 2,436 3,07
-11           0,12 0,16 0,24 0,53 0,71 0,92 2,602 3,283
12           0,13 0,17 0,26 0,57 0,76 0,99 2,767 3,496
-13           0,14 0,19 0,28 0,61 0,82 1,05 2,933 3,709
14           0,15 0,2 0,3 0,65 0,87 1,11 3,099 3,922
-15           0,16 0,21 0,32 0,69 0,92 1,18 3,265 4,135
16           0,17 0,23 0,33 0,73 0,97 1,24 3,431 4,343
-17             0,24 0,35 0,77 1,03 1,31 3,597 4,561
18             0,25 0,37 0,81 1,08 1,37 3,763 4,774
20             0,28 0,41 0,9 1,18 1,5 4,095 5,2
22               0,45 0,98 1,29 1,63 4,426 5,626
24               0,48 1,06 1,39 1,75 4,758 6,052
26               0,52 1,14 1,5 1,88 5,09 6,478
28               0,56 1,22 1,6 2,01 5,422 6,904
30                 1,3 1,71 2,14 5,754 7,33
32                 1,39 1,81 2,27 6,085 7,756
34                 1,47 1,92 2,4 6,417 8,182
36                 1,55 2,02 2,52 6,749 8,608
38                   2,13 2,65 7,081 9,034
40                   2,23 2,78 7,413 9,46
42                   2,34 2,91 7,745 9,886
45                   2,5 3,1 8,243 10,53
48                     3,29 8,741 11,16
50                     3,42 9,073 11,59
52                     3,55 9,405 12,02
55                     3,68 9,903 12,66
58                     3,87 10,4 13,29
60                     4 10,73 13,72

Вес одной заклепки пустотелой ГОСТ 12640-80 с потайной головкой из стали, гр.

Длина, мм Диаметр стержня, мм.
1 1,2 1,6 2 2,5 3 4 5 6 8 10
2 0,01 0,01 0,01
3 0,01 0,01 0,02 0,03 0,05 0,07 0,16 0,2 0,26
4 0,01 0,01 0,02 0,04 0,06 0,09 0,2 0,26 0,34 0,94 1,255
5 0,01 0,01 0,03 0,05 0,08 0,11 0,24 0,31 0,4 1,1 1,468
6 0,01 0,02 0,03 0,06 0,09 0,13 0,28 0,36 0,46 1,27 1,681
7     0,04 0,07 0,1 0,15 0,33 0,41 0,53 1,49 1,894
8     0,04 0,08 0,11 0,16 0,37 0,47 0,59 1,6 2,107
9       0,09 0,13 0,18 0,41 0,52 0,66 1,77 2,32
10       0,1 0,14 0,2 0,45 0,57 0,72 1,93 2,533
-11       0,11 0,15 0,22 0,49 0,62 0,78 2,1 2,746
12       0,12 0,16 0,24 0,43 0,68 0,85 2,26 2,959
-13       0,13 0,18 0,26 0,57 0,73 0,91 2,43 3,172
14       0,14 0,19 0,28 0,61 0,78 0,98 2,59 3,385
-15       0,15 0,2 0,3 0,65 0,73 1,04 2,76 3,385
16       0,16 0,22 0,31 0,69 0,89 1,1 2,93 3,811
-17         0,23 0,33 0,73 0,94 1,17 3,09 4,024
18         0,24 0,35 0,77 0,99 1,23 3,26 4,237
20         0,27 0,36 0,86 1,1 1,36 3,59 4,663
22           0,43 0,94 1,2 1,49 3,92 5,089
24           0,47 1,02 1,31 1,62 4,25 5,515
26           0,5 1,1 1,41 1,74 4,58 5,941
28           0,54 1,18 1,52 1,88 4,91 6,367
30               1,62 2 5,24 6,793
32               1,73 2,13 5,58 7,219
34               1,83 2,26 5,91 7,645
36               1,94 2,38 6,24 8,071
38               2,04 2,51 6,57 8,497
40               2,15 2,64 6,9 8,923
42               2,25 2,77 7,23 9,349
45               2,41 2,96 7,72 9,983
48               2,57 3,15 8,22 10,63
50               2,67 3,28 8,55 11,05

Для определения веса заклепок пустотелых из других сплаво, значения веса, указанные в таблице, должны быть умножены на коэффициенты: 1,08 - для латуни; 1,134 - для меди; 0,35 - для алюминиевого сплава, а также на коэффициент К, равный отношению толщины стенки заклепки из цветного сплава к толщине стенки стальной заклепки.

Пример: Масса 1 шт. стальных заклепок d = 3 мм, l = 6 мм равна 0,126 гр.; масса 1 шт. медных заклепок того же размера - 0,126*1,134*1,66 = 0,235 гр.

Купить заклепки пустотелые по оптовой цене на металлургическом заводе АВАЛДА по телефону или заказать через электронную почту, Online - заказ. Продажа от 100 штук. Срок изготовления до 4 недель.
