Припой для пайки ГОСТ 21930-76

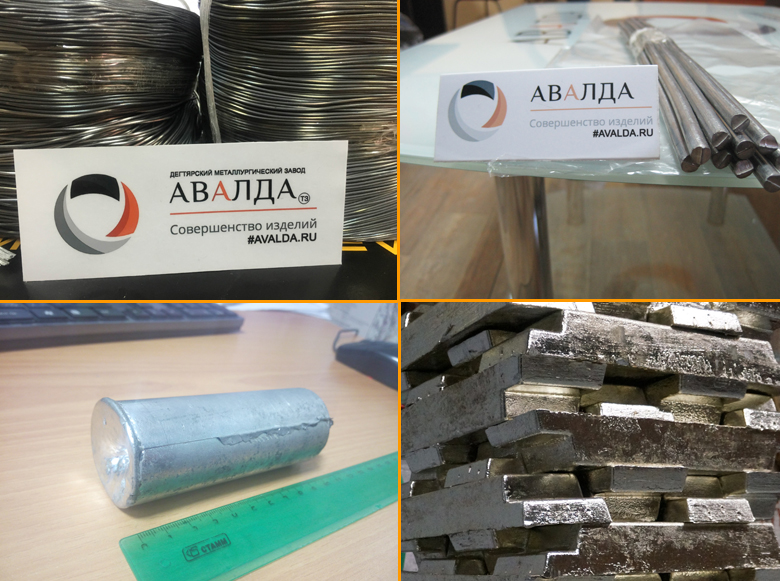

Припой производятся на заводе АВАЛДА по ГОСТ 21930-76 в следующем виде: чушка, пруток, гранулы, цилиндр, аноды, лента, проволока, плита. Применяются оловянно-свинцовые припои для лужения и пайки радиодеталей, электрики, электросхем и других изделий.
Пайку изделий осуществляют или с целью создания механически прочного (иногда герметичного) шва, или для получения электрического контакта с малым переходным сопротивлением. При паянии место соединения припоя нагревают. Так как припой имеет температуру плавления значительно меньше, чем соединяемое изделие (или металлы), то он плавится, в то время как основное изделие остаётся твёрдым. На границе соединения расплавленного припоя и твёрдого изделия происходят различные физико-химические процессы. Припой смачивает металл, растекается по нему и заполняет щели между соединяемыми изделиями. При этом компоненты припоя диффундируют в основной металл, основной металл растворяется в припое, в результате чего образуется промежуточная прослойка, которая после застывания соединяет детали в одно целое.
Стандартные размеры:
- пруток (стержень) от 8 мм до 25 мм, стандартная длина 400-500 мм, упаковка пачки по 10 кг;
- проволока от 1 до 8 мм, стандартная упаковка – бухты, катушки;
- аноды, стандартные размеры: 10х100х500, 10х200х500 длиной до 1 м;
- гранула.
Содержание ГОСТ 21930-76
Виды
Хим. состав
Физические и механические свойства
Приминение
Виды оловянно-свинцовых припоев
- бессурьмянистые - ПОС 90, ПОС 63, ПОС 61, ПОС 40, ПОС 30, ПОС 10, ПОС 61М, ПОСК 50-18, ПОСК 2-18;
- малосурьмянистые - ПОССу 61-0,5, ПОССу 50-0,5, ПОССу 40-0,5, ПОССу 35-0,5, ПОССу 30-0,5, ПОССу 25-0,5, ПОССу 18-0,5;
- сурьмянистые - ПОСу 95-5, ПОССу 40-2, ПОССу 35-2, ПОССу 30-2, ПОССу 25-2, ПОССу 18-2, ПОССу 15-2, ПОССу 10-2, ПОССу 8-3; ПОССу 5-1, ПОССу 4-6, ПОССу 4-4;
- Сплав Розе ТУ 6-09-4065-88;
- Сплав Вуда ТУ 6-09-4064-87 ;
- Припой для пайки алюминия "А" по ТУ 48-2171-89.
Химический состав по ГОСТ 21930-76
| Марка припоя | Массовая доля, % | ||||
| Олово | Сурьма | Кадмий | Медь | Свинец, приблизительно | |
| ПОС 90 | 89 - 91 | - | - | - | 9-11 |
| ПОС 63 | 62,5 - 63,5 | - | - | - | 36,4-37,5 |
| ПОС 61 | 59 - 61 | - | - | - | 39-41 |
| ПОС 40 | 39 - 41 | - | - | - | 59-61 |
| ПОС 30 | 29 - 31 | - | - | - | 69-71 |
| ПОС 10 | 9-10 | - | - | - | 90-91 |
| ПОС 61М | 59 - 61 | - | - | 1,2 - 2,0 | 37-39,8 |
| ПОСК 50-18 | 49 - 51 | - | 17 - 19 | - | 30-34 |
| ПОСК 2-18 | 1,8 - 2,3 | - | 17,5 - 18,5 | - | 79,2-80,7 |
| ПОССу 61-0,5 | 59 - 61 | 0,05 - 0,5 | - | - | 38,50-40,95 |
| ПОССу 50-0,5 | 49 - 51 | - | - | 49-51 | |
| ПОССу 40-0,5 | 39 - 41 | - | - | 59-61 | |
| ПОССу 35-0,5 | 34 - 36 | - | - | 64-66 | |
| ПОССу 30-0,5 | 29 - 31 | - | - | 69-71 | |
| ПОССу 25-0,5 | 24 - 26 | - | - | 74-76 | |
| ПОССу 18-0,5 | 17 - 18 | - | - | 82-83 | |
| ПОСу 95-5 | 95,72 | 4,0 - 5,0 | - | - | - |
| ПОССу 40-2 | 39 - 41 | 1,5 - 2,0 | - | - | 57-59,5 |
| ПОССу 35-2 | 34 - 36 | 1,5 - 2,0 | - | - | 62-64,5 |
| ПОССу 30-2 | 29 - 31 | 1,5 - 2,0 | - | - | 67-69,5 |
| ПОССу 25-2 | 24 - 26 | 1,5 - 2,0 | - | - | 72-74,5 |
| ПОССу 18-2 | 17 - 18 | 1,5 - 2,0 | - | - | 80-81,5 |
| ПОССу 15-2 | 14 - 15 | 1,5 - 2,0 | - | - | 83-84,5 |
| ПОССу 10-2 | 9-10 | 1,5 - 2,0 | - | - | 88-89,5 |
| ПОССу 8-3 | 7-8 | 2,0 - 3,0 | - | - | 89-91 |
| ПОССу 5-1 | 4-5 | 0,5 - 1,0 | - | - | 94-95,5 |
| ПОССу 4-6 | 3-4 | 5,0 - 6,0 | - | - | 90-92 |
| ПОССу 4-4 | 3-4 | 3,0 - 4,0 | - | - | 92-94 |
Допускаемые отклонения по размерам изложниц должны соответствовать 13 классу точности по ГОСТ 26645.
Физико-механические свойства припоя
Расшифровка наименования свойств:
P - Плотность, г/см3
R - Удельное электрическое сопротивление Ом · мм2/м
Qв - Временное сопротивление разрыву, кгс/мм2
δ - Относительное удлинение, %
KCU - Ударная вязкость, кгс/см2
HB - Твердость по Бринеллю
|
Припой |
Температура плавления, °С | P, г/см3 | R, Ом · мм2/м | Теплопроводность, ккал/см · с · град | Qв, кгс/мм2 | δ, % | KCU, кгс/см2 | НВ | |
| Солидус | Ликвидус | ||||||||
| ПОС 90 | 183 | 220 | 7,6 | 0,12 | 0,13 | 4,9 | 40 | 4,2 | 15,4 |
| ПОС 61 | 183 | 190 | 8,5 | 0,139 | 0,12 | 4,3 | 46 | 3,9 | 14 |
| ПОС 40 | 183 | 238 | 9,3 | 0,159 | 0,1 | 3,8 | 52 | 4 | 12,5 |
| ПОС 10 | 268 | 299 | 10,8 | 0,2 | 0,084 | 3,2 | 44 | 3,2 | 12,5 |
| ПОС 61М | 183 | 192 | 8,5 | 0,143 | 0,117 | 4,5 | 40 | 1,1 | 14,9 |
| ПОСК 50-18 | 142 | 145 | 8,8 | 0,133 | 0,13 | 4 | 40 | 4,9 | 14 |
| ПОССу 61-0,5 | 183 | 189 | 8,5 | 0,14 | 0,12 | 4,5 | 35 | 3,7 | 13,5 |
| ПОССу 50-0,5 | 183 | 216 | 8,9 | 0,149 | 0,112 | 3,8 | 62 | 4,4 | 13,2 |
| ПОССу 40-0,5 | 183 | 235 | 9,3 | 0,169 | 0,1 | 4 | 50 | 4 | 13 |
| ПОССу 35-0,5 | 183 | 245 | 9,5 | 0,172 | 0,1 | 3,8 | 47 | 3,9 | 13,3 |
| ПОССу 30-0,5 | 183 | 255 | 8,7 | 0,179 | 0,09 | 3,6 | 45 | 3,9 | 13,2 |
| ПОССу 25-0,5 | 183 | 266 | 10 | 0,182 | 0,09 | 3,6 | 45 | 3,9 | 13,6 |
| ПОССу 18-0,5 | 183 | 277 | 10,2 | 0,198 | 0,084 | 3,6 | 50 | 3,6 | - |
| ПОСу 95-5 | 234 | 240 | 7,3 | 0,145 | 0,11 | 4 | 46 | 5,5 | 18 |
| ПОССу 40-2 | 185 | 229 | 9,2 | 0,172 | 0,1 | 4,3 | 48 | 2,8 | 14,2 |
| ПОССу 35-2 | 185 | 243 | 9,4 | 0,179 | 0,09 | 4 | 40 | 2,6 | - |
| ПОССу 30-2 | 185 | 250 | 9,6 | 0,182 | 0,09 | 4 | 40 | 2,5 | - |
| ПОССу 25-2 | 185 | 260 | 9,8 | 0,185 | 0,09 | 3,8 | 35 | 2,4 | - |
| ПОССу 18-2 | 186 | 270 | 10,1 | 0,206 | 0,081 | 3,6 | 35 | 1,9 | 11,7 |
| ПОССу 15-2 | 184 | 275 | 10,3 | 0,208 | 0,08 | 3,6 | 35 | 1,9 | 12 |
| ПОССу 10-2 | 268 | 285 | 10,7 | 0,208 | 0,08 | 3,5 | 30 | 1,9 | 10,8 |
| ПОССу 8-3 | 240 | 290 | 10,5 | 0,207 | 0,081 | 4 | 43 | 1,7 | 12,8 |
| ПОССу 5-1 | 275 | 308 | 11,2 | 0,2 | 0,084 | 3,3 | 40 | 2,8 | 10,7 |
| ПОССу 4-6 | 244 | 270 | 10,7 | 0,208 | 0,08 | 6,5 | 15 | 0,8 | 17,3 |
Область применения припоя по категориям для лужения и пайки
- Припой ПОС 90 - внутренних швов пищевой посуды и медицинской аппаратуры;
- Припой ПОС 61 - электро и радиоаппаратуры, печатных схем, точных приборов с высоко герметичными швами, где недопустим перегрев;
- Припой ПОС 63 - Групповая пайка печатного монтажа, пайка на автоматизированных линиях волной припоя, окунанием с протягиванием;
- Припой ПОС 40 - электроаппаратуры, деталей из оцинкованного железа с герметичными швами;
- Припой ПОС 10 - контактных поверхностей электрических аппаратов, приборов, реле, для заливки и лужения контрольных пробок топок паровозов;
- Припой ПОС 61М - электропаяльниками тонких (толщиной менее 0,2 мм) медных проволок, фольги, печатных проводников в кабельной, электро- и радиоэлектронной промышленности;
- Припой ПОСК 50-18 - для пайки деталей, чувствительных к перегреву, металлизированной керамики, для ступенчатой пайки конденсаторов;
- Припой ПОССу 61-0,5 - электроаппаратуры, пайки элементов печатных плат, обмоток электрических машин, оцинкованных радиодеталей при жестких требованиях к температуре;
- Припой ПОССу 50-0,5 - авиационных радиаторов, для пайки пищевой посуды с последующим лужением пищевым оловом;
- Припой ПОССу 40-0,5 - жести, обмоток электрических машин, для пайки монтажных элементов, моточных и кабельных изделий, радиаторных трубок, оцинкованных деталей холодильных агрегатов;
- Припой ПОССу 35-0,5 - свинцовых кабельных оболочек электротехнических изделий неответственного назначения, тонколистовой упаковки;
- Припой ПОССу 30-0,5 - листового цинка, радиаторов;
- Припой ПОССу 25-0,5 - радиаторов;
- Припой ПОССу 18-0,5 - трубок теплообменников, электроламп;
- Припой ПОСу 95-5 - для пайки в электропромышленности, для пайки трубопроводов, работающих при повышенных температурах;
- Припой ПОССу 40-2 - холодильных устройств, тонколистовой упаковки. Припой широкого назначения;
- Припой ПОССу 30-2 - в холодильном аппаратостроении, электроламповом производстве, автомобилестроении, для абразивной пайки;
- Припой ПОССу 18-2, ПОССу 15-2, ПОССу 10-2 - для пайки в автомобилестроении;
- Припой ПОССу 8-3 - в электроламповом производстве;
- Припой ПОССу 5-1 - деталей, работающих при повышенных температурах, для лужения трубчатых радиаторов;
- Припой ПОССу 4-6 - для пайки белой жести, деталей с закатанными и клепаными швами из латуни и меди, для шпатлевки кузовов автомобилей;
- Припой ПОССу 4-4 - в автомобилестроении;
- Припой ПОСК-2-18 - металлизированных и керамических деталей.
Применение припоя при лужении и пайке в тиглях и ваннах не допускается.
