Шплинт ГОСТ 397-79

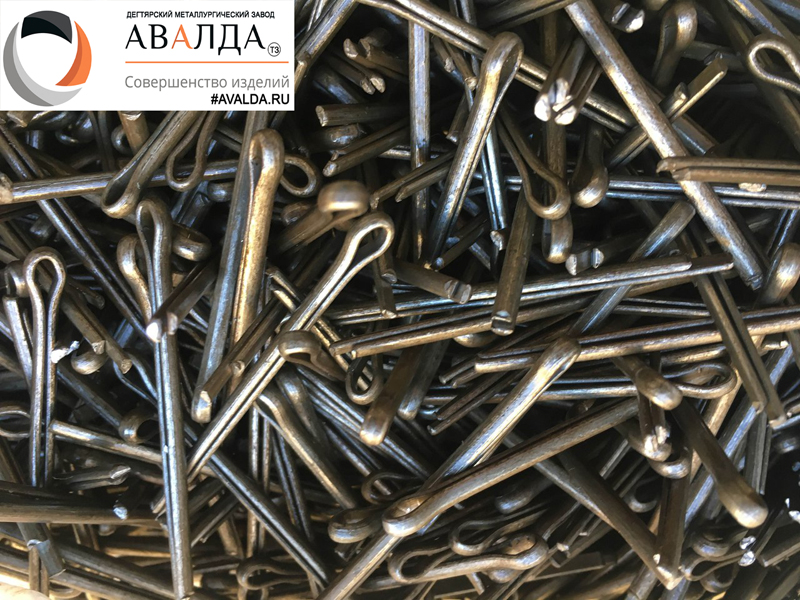

Шплинт ГОСТ 397-79 производится на заводе АВАЛДА из металлической проволоки: стальной с содержанием углерода не более 0,20 %, алюминиевой АМЦ, медной М1, нержавеющей 12Х18Н10Т, латунной Л63. Возможно изготовление шплинтов по требованию заказчика по договорной цене от 70 рублей до 300 рублей. Пределы диаметров от 0,6 мм до 20 мм.
Применяется шплинт при контровании гаек и шпилек, для предотвращения вывинчивания в строительстве, машиностроении, радиотехнике, авиа и космической отрасли, станкостроении.
Марка стали: Ст3пс, Ст1пс, Ст15
Типы покрытия:
- гальваническое покрытие до 20 мкм;
- без покрытия с промасливанием.
Упаковка:
В деревянные ящики по 50 кг. Ящики устанавливаются на палеты.

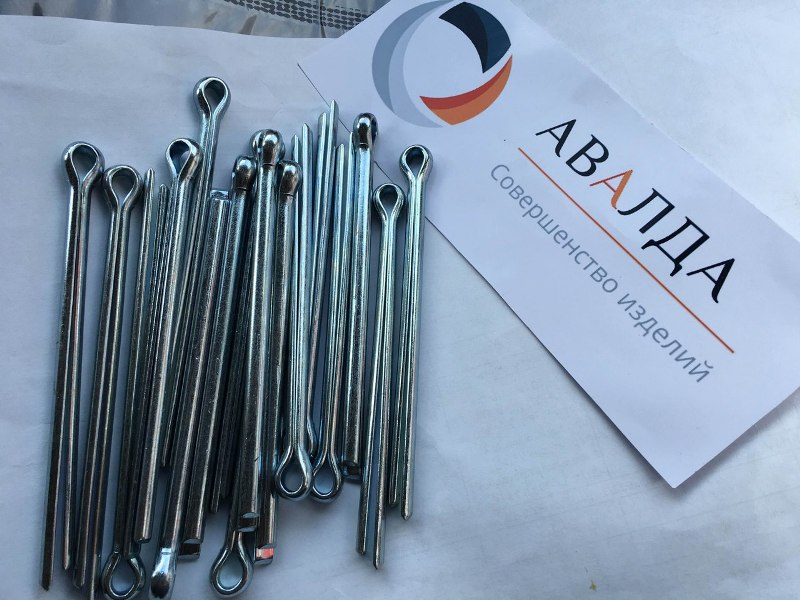

Для шплинтов без покрытия временная антикоррозийная защита осуществляется в консервирующей смеси индустриального масла с консервационной присадкой и обеспечивает защиту от коррозии в течении 5 месяцев. На изделия с гальваническим цинковым покрытием с хроматированием обеспечивается защита от ржавчины 0,5 года (Толщина металлического покрытия - от 6 до 12 мкм ГОСТ 9.301-86).
На поверхности шплинтов не допускаются заусенцы, трещины, ржавчина и в месте перехода головки к стержню - острые засечки. На ветвях допускаются смятие от подающего механизма и продольные царапины. Допускается перекос ветвей, не вызывающий изменение размера шплинта за пределы условного диаметра d0. Допускается зазор между ветвями ними, не вызывающий изменение размера шплинта за пределы условного диаметра d0. При этом диаметр шплинта со сжатыми ветвями должен соответствовать диаметру d.
Пример заказа шплинта с условным диаметром 6 мм, длиной 100 мм, из низкоуглеродистой стали, с галваническим покрытием Ц.6хр.:
Шплинт 5×28.016 ГОСТ 397-79
Чертеж шплинта ГОСТ 397-79
| d | d1 | L2max | L1 | D | L |
| 2 | 1,7-1,8 | 2,5 | 4 | 3,2-3,6 | 12-40 |
| 2,5 | 2,1-2,3 | 2,5 | 5 | 4,0-4,6 | 12-40 |
| 3,2 | 2,7-2,9 | 3,2 | 6,4 | 5,1-5,8 | 18-50 |
| 4 | 3,5-3,7 | 4 | 8 | 6,5-7,4 | 20-80 |
| 5 | 4,4-4,6 | 4 | 10 | 8,0-9,2 | 25-90 |
| 6,3 | 5,7-5,9 | 4 | 12,6 | 10,3-11,8 | 32-100 |
| 8 | 7,3-7,5 | 4 | 16 | 13,1-15,0 | 50-110 |
| 10 | 9,3-9,5 | 6,3 | 20 | 16,6-19,0 | 63-110 |
Популярные размеры и их масса 1 штуки
| Наименование | Размер, мм. | Масса, гр. |
| Шплинт | 3,2х18 | 1,27 |
| Шплинт | 3,2х20 | 1,37 |
| Шплинт | 3,2х22 | 1,46 |
| Шплинт | 3,2х25 | 1,61 |
| Шплинт | 3,2х28 | 1,75 |
| Шплинт | 3,2х32 | 1,95 |
| Шплинт | 3,2х36 | 2,14 |
| Шплинт | 3,2х40 | 2,33 |
| Шплинт | 3,2х45 | 2,58 |
| Шплинт | 3,2х50 | 2,82 |
| Шплинт | 3,2х56 | 3,11 |
| Шплинт | 3,2х63 | 3,44 |
| Шплинт | 4,0 x 20 | 2,39 |
| Шплинт | 4,0 x 22 | 2,55 |
| Шплинт | 4,0 x 25 | 2,79 |
| Шплинт | 4,0 x 28 | 3,03 |
| Шплинт | 4,0 x 32 | 3,35 |
| Шплинт | 4,0 x 36 | 3,67 |
| Шплинт | 4,0 x 40 | 3,99 |
| Шплинт | 4,0 x 45 | 4,39 |
| Шплинт | 4,0 x 50 | 4,79 |
| Шплинт | 4,0х56 | 5,27 |
| Шплинт | 4,0х63 | 5,83 |
| Шплинт | 4,0х71 | 6,47 |
| Шплинт | 4,0х80 | 7,18 |
| Шплинт | 5,0 x 20 | 3,93 |
| Шплинт | 5,0 x 22 | 4,18 |
| Шплинт | 5,0 x 25 | 4,55 |
| Шплинт | 5,0 x 28 | 4,93 |
| Шплинт | 5,0 x 32 | 5,43 |
| Шплинт | 5,0 x 36 | 5,93 |
| Шплинт | 5,0 x 40 | 6,43 |
| Шплинт | 5,0 x 45 | 7,05 |
| Шплинт | 5,0 x 50 | 7,8 |
| Шплинт | 5,0х56 | 8,55 |
| Шплинт | 5,0 x 60 | 8,95 |
| Шплинт | 5,0х63 | 9,43 |
| Шплинт | 5,0х71 | 10,42 |
| Шплинт | 5,0х80 | 11,55 |
| Шплинт | 5,0х90 | 12,8 |
| Шплинт | 5,0 x 100 | 14,04 |
| Шплинт | 6,3х25 | 8,4 |
| Шплинт | 6,3х28 | 9 |
| Шплинт | 6,3х32 | 9,8 |
| Шплинт | 6,3х36 | 10,7 |
| Шплинт | 6,3х40 | 11,5 |
| Шплинт | 6,3х45 | 12,5 |
| Шплинт | 6,3х50 | 13,6 |
| Шплинт | 6,3х56 | 14,8 |
| Шплинт | 6,3х60 | 15,1 |
| Шплинт | 6,3х63 | 16,3 |
| Шплинт | 6,3х71 | 17,9 |
| Шплинт | 6,3х76 | 18,9 |
| Шплинт | 6,3х80 | 19,8 |
| Шплинт | 6,3х90 | 21,9 |
| Шплинт | 6,3х100 | 23,9 |
| Шплинт | 8,0 x 50 | 23,3 |
| Шплинт | 8,0х63 | 25,4 |
| Шплинт | 8,0х71 | 27,7 |
| Шплинт | 8,0 x 80 | 30,4 |
| Шплинт | 8,0 x 90 | 33,5 |
| Шплинт | 8,0 x 100 | 36,8 |
| Шплинт | 8,0х110 | 40,2 |
| Шплинт | 10,0х71 | 52 |
| Шплинт | 10,0 x 80 | 57 |
| Шплинт | 10,0 x 90 | 62,4 |
| Шплинт | 10,0 x 100 | 67,8 |
| Шплинт | 10,0 x 110 | 73,9 |
Общая масса шплинта стального согласно ГОСТ 797-79
| Длина шплинта l, мм. | Теоретическая масса 1 шт. стальных шплинтов, гр., при условном диаметре dQ в мм | ||||||||||||||||
| Предельные отклонения | |||||||||||||||||
| Номинальный | 0,6 | 0,8 | 1 | 1,2 | 1,6 | 2 | 2,5 | 3,2 | 4 | 5 | 6,3 | 8 | 10 | 13 | 16 | 20 | |
| 4 | ±0,5 | 0,01 | |||||||||||||||
| 5 | 0,01 | 0,02 | |||||||||||||||
| 6 | 0,01 | 0,02 | 0,04 | ||||||||||||||
| 8 | 0,01 | 0,03 | 0,05 | 0,07 | 0,14 | ||||||||||||
| 10 | 0,8 | 0,02 | 0,03 | 0,06 | 0,08 | 0,16 | 0,27 | ||||||||||
| 12 | 0,02 | 0,04 | 0,07 | 0,09 | 0,19 | 0,32 | 0,54 | ||||||||||
| 14 | 0,04 | 0,08 | 0,1 | 0,21 | 0,36 | 0,6 | 1,1 | ||||||||||
| 16 | 0,05 | 0,09 | 0,11 | 0,23 | 0,4 | 0,66 | 1,2 | 2,1 | |||||||||
| 18 | 0,1 | 0,12 | 0,25 | 0,44 | 0,72 | 1,3 | 2,2 | ||||||||||
| 20 | 0,11 | 0,13 | 0,28 | 0,48 | 0,78 | 1,4 | 2,4 | 3,93 | 7,3 | ||||||||
| 22 | 0,15 | 0,28 | 0,52 | 0,84 | 1,5 | 2,6 | 4,18 | 7,7 | |||||||||
| 25 | ±1,2 | 0,16 | 0,33 | 0,57 | 0,93 | 1,6 | 2,8 | 4,55 | 8,4 | ||||||||
| 28 | 0,37 | 0,63 | 1,02 | 1,8 | 3 | 4,93 | 9 | ||||||||||
| 32 | 0,41 | 0,71 | 1,14 | 2 | 3,4 | 5,43 | 9,8 | ||||||||||
| 36 | 0,78 | 1,27 | 2,1 | 3,7 | 5,93 | 11 | |||||||||||
| 40 | 0,86 | 1,39 | 2,3 | 4 | 6,43 | 12 | 20 | ||||||||||
| 45 | 1,54 | 2,6 | 4,4 | 7,05 | 13 | 22 | 37,9 | ||||||||||
| 50 | ±1,2 | 1,69 | 2,8 | 4,8 | 7,8 | 14 | 23 | 40,6 | |||||||||
| 56 | 3,1 | 5,3 | 8,55 | 15 | 25 | 43,9 | |||||||||||
| 63 | ±2,0 | 3,4 | 5,8 | 9,43 | 16 | 28 | 47,7 | ||||||||||
| 71 | 6,5 | 10,4 | 18 | 30 | 52 | 97 | |||||||||||
| 80 | ±3,0 | 7,2 | 11,6 | 20 | 34 | 57 | 105 | ||||||||||
| 90 | 12,8 | 22 | 37 | 62,4 | 115 | ||||||||||||
| 100 | 14 | 24 | 40 | 67,8 | 124 | ||||||||||||
| 112 | 26 | 44 | 74,3 | 136 | 215 | ||||||||||||
| 125 | 29 | 49 | 81,4 | 148 | 233 | ||||||||||||
| 140 | 54 | 89,6 | 162 | 255 | |||||||||||||
| 160 | 61 | 101 | 181 | 284 | 467 | ||||||||||||
| 180 | 111 | 200 | 312 | 512 | |||||||||||||
| 200 | 122 | 219 | 341 | 558 | |||||||||||||
| 224 | 261 | 375 | 612 | ||||||||||||||
| 250 | 266 | 413 | 671 | ||||||||||||||
| 280 | 456 | 738 | |||||||||||||||
Шплинт ГОСТ 397-79 купить по оптовой цене на металлургическом заводе АВАЛДА по телефону или заказать через электронную почту, Online - заказ. Доставка до терминала транспортной компании бесплатно.
