Шайбы плоские ГОСТ 11371-78 в Екатеринбурге
Шайба плоская производится на заводе АВАЛДА по ГОСТ 11371-78 классов точности А и С для монтажных изделий с диаметром резьбы от 1 до 48 мм (запас внутреннего диаметра отверстия шайбы равен от 2 до 4 мм, для свободного входа). Применяются в основном с болтами и шпильками для предотвращения самоотвинчивания и увеличения поверхности площади рабочей конструкции, а также для плотного соединения.

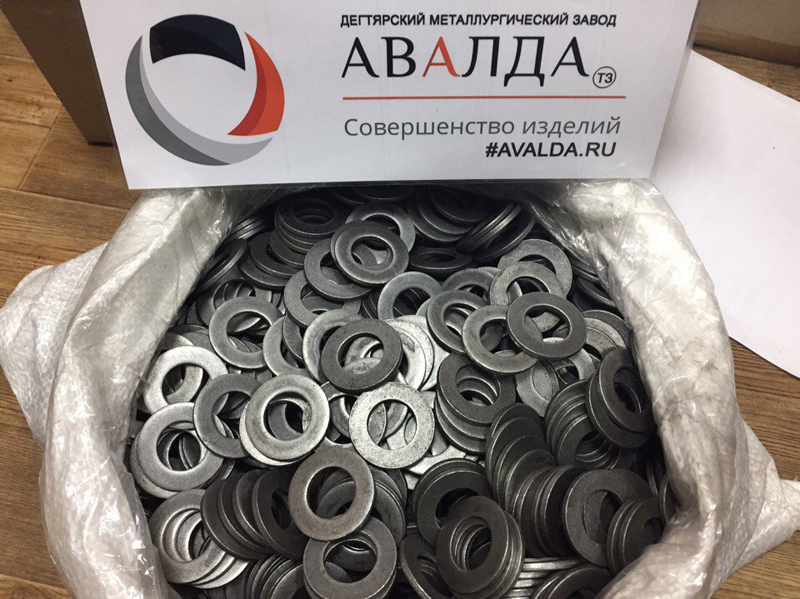

Шайбы плоские ГОСТ 11371-78 - это изделия круглой формы с отверстием по центру, изготавливаемые методом холодной штамповки на механическом прессе с ЧПУ. Работа его основана на преобразовании вращательного движения привода в возвратно-поступательное движение ползуна. Рабочей частью пресса является штамп, он состоит из двух половин. Верхней подвижной (пуансон) и нижней неподвижной (матрица). Матрица крепится к столу, пуансон к ползуну пресса. В состав автомат входит механизм подачи металла в рабочую зону с калибровочными роликами для прямолинейного вида листа из стали, латуни, меди, бронзы, нержавейки, титана, алюминия. Технические требования - по ГОСТ 18123-82. Поверхность шайб должны быть без трещин, раковин, надрывов, острых кромок, заусенцев, ржавчины. Допускаются риски, вмятины, замятые заусенцы и срывы металла на цилиндрической поверхности и дефекты поверхности, установленные техническими требованиями на исходный материал.
Твердость шайб первого и второго (скос по краям примерно 40°) исполнения класса точности А должна составлять не менее 140 HV, класса точности С - не менее 100 НV.
Для того чтобы купить шайбы плоские, нужно предоставить полную информацию, например: исполнения 1 класса точности А для болта с диаметром 16 мм с толщиной, установленной в ГОСТе, из стали марки 40Х, без покрытия.
Шайба плоская А 16.11.40Х ГОСТ 11371-78

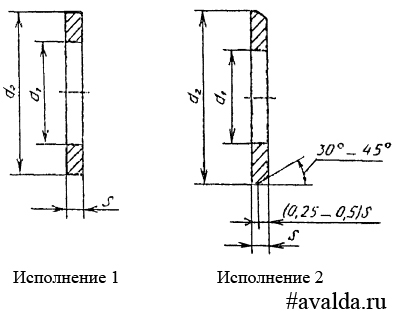

Чертеж шайбы плоской
| Диаметр резьбы крепежного изделия | d1 | d2 | s | |
| Класс точности | ||||
| 1 | 2 | |||
| 1 | 1,2 | 1,1 | 3,5 | 0,3 |
| 1,2 | 1,4 | 1,3 | 4 | |
| 1,4 | 1,6 | 1,5 | ||
| 1,6 | 1,8 | 1,7 | ||
| 2 | 2,4 | 2,2 | 5 | |
| 2,5 | 2,9 | 2,7 | 6,5 | 0,5 |
| 3 | 3,4 | 3,2 | 7 | |
| 3,5 | - | 3,7 | 8 | |
| 4 | 4,5 | 4,3 | 9 | 0,8 |
| 5 | 5,5 | 5,3 | 10 | 1 |
| 6 | 6,6 | 6,4 | 12 | 1,6 |
| 8 | 9 | 8,4 | 16 | |
| 10 | 11 | 10,5 | 20 | 2 |
| 12 | 13,5 | 13 | 24 | 2,5 |
| 14 | 15,5 | 15 | 28 | |
| 16 | 17,5 | 17 | 30 | 3 |
| 18 | 20 | 19 | 34 | |
| 20 | 22 | 21 | 37 | |
| 22 | 24 | 23 | 39 | |
| 24 | 26 | 25 | 44 | 4 |
| 27 | 30 | 28 | 50 | |
| 30 | 33 | 31 | 56 | |
| 33 | - | 34 | 60 | 5 |
| 36 | 39 | 37 | 66 | |
| 39 | - | 40 | 72 | 6 |
| 42 | 45 | 43 | 78 | 7 |
| 48 | 52 | 50 | 92 | 8 |
Марки материалов для производства шайб плоских по ГОСТ 11371-78
| Вид | Марка | Стандарт | Группа |
| Углеродистые стали | 08, 08кп 10, 10кп | ГОСТ 1050-71 | 1 |
| Ст3 Ст3кп | ГОСТ 380-71 | 2 | |
| 15 | ГОСТ 1050-74 | 3 | |
| 20 | 4 | ||
| 35 | 5 | ||
| 45 | 6 | ||
| Легированные стали | 40Х | ГОСТ 4543-71 | 11 |
| 30ХГСА | |||
| Коррозионно-стойкие стали | 12X18H10T | ГОСТ 5632-72 | 21 |
| 20Х13 | 22 | ||
| Латуни | Л63 | ГОСТ 15527-70 | 32 |
| ЛС59-1 | |||
| Л63 | 33 | ||
| антимагнитная | |||
| Бронза | БрАМц9-2 | ГОСТ 18175-78 | 34 |
| Медь | М3 | ГОСТ 859-78 | 38 |
| Алюминиевые сплавы | АМг5 | ГОСТ 4764-74 | 31 |
| Д1 | 35 | ||
| АД1 | 37 |
Виды покрытий шайб:
Металлические и неметаллические неорганические покрытия, получаемые электрохимическим, химическим и горячим (олово и его сплавы) способами.
- Цинковое и кадмиевое. Хроматные на цинковом и кадмиевом покрытиях. Фосфатное на цинковом покрытии
- Медное
- Никелевое
- Хромовое
- Оловянное
- Горячие покрытия оловом и сплавом олово-свинец
- Серебряное
- Золотое
- Палладиевое
- Родиевое
- Химическое окисное покрытие на стали и чугуне
- Химическое пассивирование
- Анодно-окисное
- Фосфатное
Антикоррозионная защита шайб плоских
Противокоррозионная бумага по ГОСТ 16295-82;
- нитрит натрия но ГОСТ 19906-74 (водные и загущенные растворы);
- рабочие масла с добавлением консервационных масел;
- консервационные масла;
НГ - 203 марок А, Б по ОСТ 38.01436-87;
К - 17 по ГОСТ 10877-76;
ЖКБ*; ЖКБ* - 1;
- индустриальные масла И-20А ¸ И-50А по ГОСТ 20799-88 с маслорастворимыми ингибиторами:
АКОР-1 по ГОСТ 15171-78 при концентрации 15 - 25 %;
МСДА-1* при концентрации 1 - 3 %;
КП по ГОСТ 23639-79 при концентрации 15 - 20 %;
СИМ* при концентрации 3 - 5 %.
При использовании консервационных масел, рабочих масел с добавлением консервационных масел или индустриальных масел с ингибиторами для защиты крепежных изделий на 0,5 года допускается упаковывать изделия в транспортную тару без потребительской.
Вес 1 штуки шайбы стальной плоской в граммах
| Размер, мм. | Исполнение 1 | Исполнение 2 | |
| Класс точности | |||
| С | А | ||
| 1 | 0,02 | 0,02 | - |
| 1,2 | 0,026 | 0,026 | - |
| 1,4 | 0,025 | 0,025 | - |
| 1,6 | 0,024 | 0,024 | - |
| 2 | 0,036 | 0,037 | - |
| 2,5 | 0,085 | 0,088 | - |
| 3 | 0,115 | 0,119 | - |
| 3,5 | - | 0,155 | - |
| 4 | 0,299 | 0,308 | - |
| 5 | 0,43 | 0,443 | 0,413 |
| 6 | 0,99 | 1,016 | 0,925 |
| 8 | 1,725 | 1,828 | 1,706 |
| 10 | 3,438 | 3,571 | 3,333 |
| 12 | 6,066 | 6,27 | 5,824 |
| 14 | 8,377 | 8,612 | 8,089 |
| 16 | 10,976 | 11,295 | 10,491 |
| 18 | 13,976 | 14,697 | 13,782 |
| 20 | 16,361 | 17,156 | 16,157 |
| 22 | 17,47 | 18,339 | 17,285 |
| 24 | 31,058 | 32,315 | 30,211 |
| 27 | 39,438 | 42,298 | 39,898 |
| 30 | 50,456 | 53,612 | 50,917 |
| 33 | - | 75,303 | 70,809 |
| 36 | 87,35 | 92,033 | 87,078 |
| 39 | - | 132,513 | 124,748 |
| 42 | 175,088 | 182,68 | 171,256 |
| 48 | 283,956 | 294,013 | 276,397 |
Шайба плоская купить по оптовой цене на металлургическом заводе АВАЛДА по телефону или заказать через электронную почту, Online - заказ. Доставка до терминала транспортной компании бесплатно.
