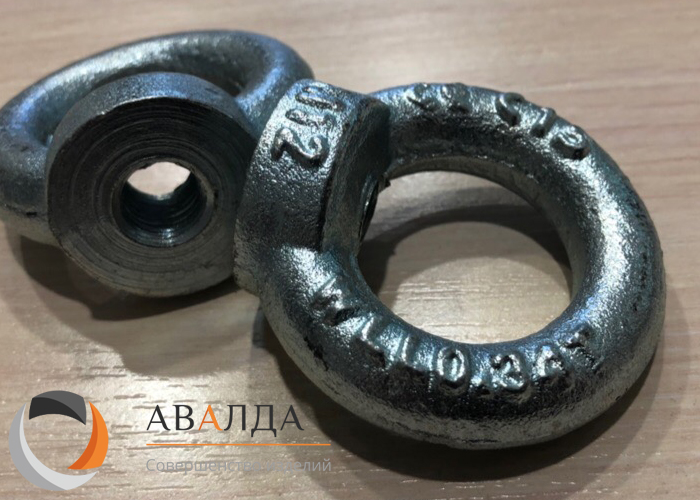

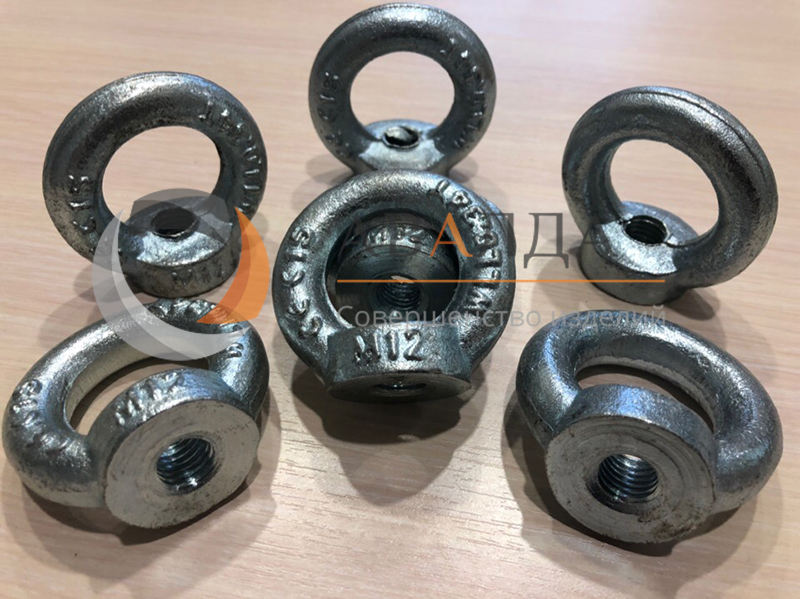

Рым-гайки DIN 582
Рым-гайки производятся на заводе АВАЛДА по DIN 582 на горячевысадочном оборудовании рым-гайки с гальваническим цинковым покрытием. Применяется для создания такелажных приспособлений и устройств, грузового и негрузового назначения, а также для поднятия тяжелых деталей и узлов машин.
DIN 582 — рым-гайка, гайка с проушиной, гайка с кольцом. Имеет кольцо, предназначенное для захвата деталей и агрегатов при их транспортировке, сборке и разборке. Рым-гайка DIN 582 производится из углеродистой стали, нержавеющей стали А2 и А4. При производстве из углеродистой стали обрабатывается цинком.
Используемые материалы для изготовления гайки:
Сталь: C 15 E
Сталь с покрытием: гальваническая оцинковка, горячее цинкование
Нержавеющая сталь: А2 - А5
Размерный ряд:от М6 до М64.
Основные размеры и характеристики рым-гаек DIN 582
|
d |
d2 |
d3 |
d4 |
m |
h |
k |
n |
n45 |
|
M8 |
20 |
36 |
20 |
8,5 |
36 |
8 |
140 |
100 |
|
M10 |
25 |
45 |
25 |
10 |
45 |
10 |
230 |
170 |
|
M12 |
30 |
54 |
30 |
11 |
53 |
12 |
340 |
240 |
|
M16 |
35 |
63 |
35 |
13 |
62 |
14 |
700 |
500 |
|
M20 |
40 |
72 |
40 |
16 |
71 |
16 |
1200 |
860 |
|
M24 |
50 |
90 |
50 |
20 |
90 |
20 |
1800 |
1290 |
|
М30 |
65 |
108 |
60 |
25 |
109 |
24 |
3200 |
2300 |
|
М36 |
75 |
126 |
70 |
30 |
128 |
28 |
4600 |
3300 |
|
М42 |
85 |
144 |
80 |
35 |
147 |
32 |
6300 |
4500 |
|
М48 |
100 |
166 |
90 |
40 |
168 |
38 |
8600 |
6100 |
|
М56 |
110 |
184 |
100 |
45 |
187 |
42 |
11500 |
8200 |
|
М64 |
120 |
206 |
110 |
50 |
208 |
48 |
16000 |
11000 |
Расшифровка обозначений:
- d - номинальный диаметр резьбы;
- d2 - наружный диаметр гайки, мм;
- d3 - наружный диаметр кольца, мм;
- d4 - внутренний диаметр кольца, мм;
- m - высота резьбовой части, мм;
- h - высота рым-гайки, мм;
- k - толщина кольца, мм;
- n - рабочая нагрузка (сила приложена вдоль оси рым-гайки), кг;
- n45 - рабочая нагрузка (силы приложены к оси рым-гайки под углом 45гр. в две стороны), кг
