ГОСТ 3826-82 Сетка тканая с квадратными ячейками

ГОСТ 3826-82 Сетки тканые. Технические условия. Дата введения 01.01.1984 г.

Настоящий стандарт распространяется на проволочные тканые сетки полотняного переплетения с квадратными ячейками, применяемые для рассева сыпучих материалов, арматуры, ограждения, при теплоизоляции промышленного оборудования, воздухоочистки.

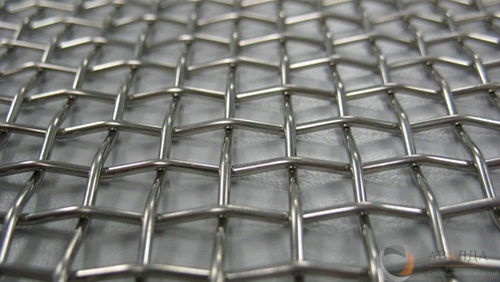

Сетка тканая чертеж

1. Основные параметры и размеры сетки ГОСТ 3826-82

1.1. Сетки тканые ГОСТ 3826-82 по точности размера ячейки подразделяют на группы 1 и 2.

Сетки группы 1 применяются для просеивания сыпучих материалов, в которых требуется обеспечение точного гранулометрического состава просеиваемых материалов.
Сетки группы 2 применяются для рассева сыпучих материалов, арматуры ограждения, при теплоизоляции промышленного оборудования, воздухоочистки.

1.2. Номер сетки, размер стороны ячейки в свету, номинальный диаметр проволоки должны соответствовать указанным в таблице 1.

Таблица 1

Номер сетки/размер ячейки	Размер стороны ячейки в свету, мм	Диаметр проволоки на выбор, мм
04	0,40	0,20; 0,25
045	0,45	0,20; 0,25
05	0,50	0,20; 0,25;
05	0,50	0,30
055	0,55	0,22; 0,28
063	0,63	0,25; 0,32
07	0,70	0,22; 0,28;
07	0,70	0,32
08	0,80	0,25; 0,32
09	0,90	0,22; 0,36
1	1,00	0,25; 0,32;
1	1,00	0,40
1,1	1,10	0,28; 0,36
1,2	1,20	0,32; 0,40
1,4	1,40	0,36; 0,45;
1,4	1,40	0,65
1,6	1,60	0,32; 0,40
1,8	1,80	0,45; 0,55;
1,8	1,80	0,70
2	2,00	0,40; 0,50;
		0,60; 1,00;
		1,20
2,2	2,20	0,45; 0,70
2,5	2,50	0,40; 0,50;
2,5	2,50	0,60
2,8	2,80	0,45; 0,90
3,2	3,20	0,50; 0,80;
3,2	3,20	1,20
3,5	3,50	0,70; 0,90;
3,5	3,50	1,00
4	4,00	0,60;
4	4,00	1,00; 1,20
4,5	4,50	0,70; 0,90;
4,5	4,50	1,80
5	5,00	0,70;
		1,20; 1,60;
		2,00
6	6,00	0,70; 1,20;
6	6,00	2,00
7	7,00	0,70; 1,20;
7	7,00	1,80
8	8,00	0,70; 1,20; 1,60; 2,00
9	9,00	1,00; 2,00; 2,20
10	10,00	1,00; 2,00
12	12,00	1,00; 1,20; 2,00
14	14,00	1,00; 1,40; 2,00
16	16,00	1,60; 2,50
18	18,00	1,80; 2,50
20	20,00	1,60; 2,00; 2,50

1.3. Допускаемые отклонения для среднеарифметического размера стороны ячейки в свету, размера стороны отдельной увеличенной ячейки и допускаемое число ячеек с максимально увеличенными размерами сторон в свету должны соответствовать указанным в таблица 2.

Таблица 2

Размер стороны ячейки в свету, мм	Допускаемое отклонение от номинального размера для среднеарифметического размера стороны ячейки в свету, %		Максимальное допускаемое отклонение от номинального для размера отдельной увеличенной ячейки в свету, %		Допускаемое число ячеек с максимально увеличенными размерами сторон в свету, %, не более
Размер стороны ячейки в свету, мм	Группы 1	Группы 2	Группы 1	Группы 2	Группы 1	Группы 2
От 0,4 до 4,5	±6	±9	25	40	8	Не нормируется
» 5,0 » 12,0	±6		20		8
» 14,0 » 20,0	±5		15		6

1.4. Сетки должны изготовляться шириной 1000, 1300, 1500, 1800 и 2000 мм. Допуск на ширину ±1,0 %. По согласованию изготовителя с потребителем сетки могут изготовляться промежуточной ширины кратной 50 мм, а также шириной менее 1000 мм.

Примеры условного обозначения. Сетка с номинальным размером стороны ячейки в свету 5 мм, из проволоки диаметром 1,2 мм, низкоуглеродистой стали, группы 2:

Сетка тканая 2-5-1,2 НУ ГОСТ 3826-82

То же, из высоколегированной стали марки 12Х18Н10Т, группы 2:

Сетка тканая 2-1-0,4 12Х18Н10Т ГОСТ 3826-82

То же, оцинкованной по группе С, группы 1:

Сетка тканая 2-2-0,4 С ГОСТ 3826-82

То же, высоколегированной стали марки Х20Н80, группы 2:

Сетка тканая 2-3,2-1,2 С ГОСТ 3826-82

Стандартная ширина сетки тканой составляет 1000 мм.

2. Технические требования ГОСТ 3826-82

2.1. Сетки тканые ГОСТ 3826-82 должны изготовлять в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

2.2. Для изготовления сеток применяют проволоку, термически обработанную:

низкоуглеродистую, без покрытия, оцинкованную, луженую по ТУ 14-4-1563-89 (Проволока низкоуглеродистая для сеток);
высоколегированную по ТУ 14-4-1571-89 (Проволока высоколегированная для сеток) или по другой НД.

Для сеток малой плотности допускается применять проволоку в термически необработанную по ТУ 14-4-1563-89 (Проволока низкоуглеродистая для сеток) и ТУ 14-4-1571-89 (Проволока высоколегированная для сеток).

2.3. Переплетение проволок в сетке должно быть правильным. Пропуска проволок не должно быть.

2.4. Сетки не должны иметь механических повреждений, перегибов, разорванных и сшитых мест. Допускается сращивание концов проволоки, перегиб в начале куска сетки, ткацкие дефекты в виде галочек, петель, скруток в количестве не более двух на 1 м2 сетки, изменяющих правильность формы ячеек для сеток группы 2 всех номеров и группы 1 сеток от № 04 до № 4,5 и не более одного на 1 м2 для сеток группы 1 от № 5 до № 20.

Допускается утонение проволоки для сеток большой плотности на 0,01 мм от максимального минусового допуска на диаметр.

2.5. Сетки изготовляют с закрайками и без закрайки. При изготовлении сетки без закрайки концы проволоки утка должны быть ровно подрезаны или загнуты для предотвращения выпадения крайних проволок основы.

Одна сторона полотна сетки шириной менее 1000 мм может быть с закрайкой, другая - без закрайки.

2.6. Крайняя проволока основы у обоих краев полотна для сеток из проволоки диаметром от 0,20 до 0,40 мм включительно может быть толще остальных проволок основы.

Допускается в качестве крайних проволок основы применять дополнительные одну или две проволоки. Диаметры крайних проволок основы выбирает предприятие-изготовитель.

2.7. Сетки изготовляют свернутыми в рулоны. Количество кусков в рулоне не должно превышать пяти. Минимальная длина куска должна быть не менее 2 м, по требованию потребителя - не менее 3 м для сеток от № 04 до № 2 и не менее 7 м для сеток от № 2,2 до № 20.

По требованию потребителя сетка изготовляется в рулоне, состоящем из одного куска мерной длины. Участки полотна сетки с дефектами могут не вырезаться, а отмечаться цветным карандашом или надрезами краев сетки длиной до 100 мм и из общего метража исключаться. С согласия потребителя допускается поставка кусков сетки длиной от одного до двух метров в количестве не более 3 % от партии.

2.8. Масса рулона не должна превышать 80 кг (по факту выпускаемая заводом АВАЛДА масса рулона составляет 60 кг.). С согласия потребителя допускается поставка большегрузных рулонов массой до 700 кг.

2.9. Живое сечение, масса, плотность и число проволок на 1 дм сетки указаны в приложении 1.

Приложение 1

Справочная таблица живого сечения, массы, плотности и числа проволок на 1 дм сетки

Размер ячейки, мм.	Диаметр проволоки, мм	Живое сечение сетки, %	Масса 1 м²сетки, кг	Плотность сетки	Число проволок на 1 дм сетки
0,4	0,20	44,5	0,89	Б	166,7
0,4	0,25	37,9	1,27	Б	153,9
0,45	0,20	48,2	0,82	Б	153,9
0,45	0,25	41,7	1,18	Б	142,9
0,63	0,25	51,2	0,91	Н	113,6
0,63	0,32	44,0	1,34	Б	105,3
0,7	0,22	58,0	0,69	Н	108,7
	0,28	51,0	1,02	Н	102,0
	0,32	47,0	1,25	Б	98,0
0,8	0,25	58,2	0,76	Н	95,2
0,8	0,32	51,6	1,11	Н	89,3
0,9	0,22	64,7	0,57	Н	89,3
0,9	0,36	50,9	1,33	Н	79,4
0,1	0,25	64,0	0,64	Н	80,0
	0,32	57,5	0,94	Н	75,8
	0,40	51,0	1,48	Н	71,4
1,1	0,28	63,7	0,73	Н	72,5
1,1	0,36	56,9	1,15	Н	68,5
1,2	0,32	62,3	0,82	Н	65,8
1,2	0,40	56,2	1,30	Н	62,5
1,4	0,36	63,3	0,95	Н	56,8
	0,45	57,4	1,42	Н	54,1
	0,65	46,5	2,66	Н	48,8
1,6	0,32	69,4	0,65	Н	51,1
1,6	0,40	64,0	1,04	Н	50,0
1,8	0,45	64,0	1,17	Н	44,4
	0,55	58,6	1,66	Н	42,6
	0,70	51,9	2,50	Н	40,0
2	0,40	69,4	0,87	Н	41,7
	0,50	64,0	1,29	Н	40,0
	0,60	59,3	1,77	Н	38,5
	1,00	44,4	4,44	Б	33,3
	1,20	39,0	6,00	Б	31,3
2,2	0,45	68,9	0,99	Н	37,7
2,2	0,70	57,6	2,16	Н	34,5
0,5	0,20	51,0	0,74	Н	142,9
	0,25	44,6	1,10	Б	133,3
	0,30	39,0	1,50	Б	125,0
0,55	0,22	50,0	0,82	Н	129,9
0,55	0,28	43,6	1,24	Б	120,5
2,5	0,40	74,3	0,72	Н	34,5
	0,50	69,5	1,08	Н	33,3
	0,60	65,0	1,49	Н	32,3
2,8	0,45	74,1	0,82	Н	31,1
2,8	0,90	55,9	2,80	Н	27,0
3,2	0,50	74,8	0,87	Н	27,0
	0,80	64,0	2,07	Н	25,0
	1,20	53,0	4,23	Н	22,7
3,5	0,70	69,6	1,43	Н	22,8
	0,90	63,2	2,35	Н	22,7
	1,00	60,5	2,88	Н	22,2
4,0	0,60	75,6	0,97	М	21,7
	1,00	64,0	2,59	Н	20,0
	1,20	59,3	3,58	Н	19,2
4,5	0,70	75,1	1,20	Н	19,2
	0,90	69,6	1,92	Н	18,5
	1,80	50,7	6,68	Н	15,9
5,0	0,70	77,0	1,06	М	17,5
	1,20	65,0	3,00	Н	16,1
	1,60	57,4	5,04	Н	15,2
	2,00	51,0	7,42	Н	14,3
6	0,70	80,0	0,91	М	14,9
	1,20	69,3	2,59	Н	13,9
	2,00	56,3	6,48	Н	12,5
7	0,70	83,0	0,79	М	13,0
	1,20	72,9	2,28	Н	12,2
	1,80	63,4	4,79	Н	11,4
8	0,70	84,0	0,70	М	11,5
	1,20	75,6	2,03	Н	10,9
	1,60	69,4	3,45	Н	10,4
	2,00	64,0	5,19	Н	10,0
9	1,00	81,0	1,26	М	10,0
	2,00	66,8	4,72	Н	9,1
	2,20	64,7	5,64	Н	8,9
10	1,00	82,6	1,15	М	9,1
10	2,00	69,4	4,31	Н	8,3
12	1,00	85,2	0,97	М	7,7
	1,20	82,6	1,42	Н	7,6
	2,00	73,5	3,68	Н	7,1
14	1,00	87,2	0,84	М	6,7
	1,40	82,6	1,60	М	6,5
	2,00	76,6	3,27	Н	6,3
16	1,60	82,5	1,84	М	5,7
16	2,50	74,8	4,32	Н	5,4
18	1,80	82,6	2,08	М	5,1
18	2,50	78,0	3,92	Н	4,9
20	1,60	86,0	1,53	Н	4,6
	2,00	82,6	2,39	Н	4,5
	2,50	79,0	3,52	Н	4,4

Примечание. Масса 1 м2 сетки тканой приведена для низкоуглеродистой проволоки. При определении массы 1 м2 сетки тканой из высоколегированной проволоки необходимо использовать коэффициент 1,01.

3. Правила приёмки ГОСТ 3826-82

3.1. Сетки тканые ГОСТ 3826-82 принимают партиями. Партия должна состоять из сеток одного номера, одной ширины, одного материала и оформлена одним документом о качестве, содержащим:

товарный знак или наименование и товарный знак предприятия-изготовителя;
условное обозначение сетки;
ширину в миллиметрах, длину в метрах и общее количество сетки в квадратных метрах;
количество рулонов в партии.

3.2. Для проверки качества переплетения, размера стороны ячейки, длины и ширины сетки от партии отбирают 5 % рулонов, но не менее двух рулонов. Проверке подвергается каждый кусок сетки, входящий в рулон.

3.3. При получении неудовлетворительных результатов проверки хотя бы по одному из показателей по нему проводят повторную проверку на удвоенном количестве рулонов, не подвергавшихся контролю. Результаты повторной проверки распространяются на всю партию.

4. Методы испытаний ГОСТ 3826-82

4.1. Качество переплетения сетки определяют визуально при перемотке сетки.

4.2. Максимальный размер стороны ячейки в свету измеряется: для сеток от № 04 до № 5 отсчетным микроскопом типа МПБ-2 (лупа Бринелля) с точностью до 0,05 мм или измерительной лупой общего назначения по ГОСТ 25706 с точностью до 0,1 мм, сеток от № 6 до № 20 при помощи измерительной линейки по ГОСТ 427.

4.3. Среднеарифметический размер стороны ячейки в свету определяют отдельно по утку и по основе как результат трех измерений, проведенных в трех местах сетки по усмотрению потребителя. Одно из этих мест должно быть расположено в середине сетки, а два других - по краям, но не ближе 50 мм от края полотна. Прямая линия, соединяющая любые два места измерения, не должна совпадать с направлениями утка и основы.

Средний арифметический размер стороны ячейки (а) вычисляют по формуле

где

для сеток от № 04 до № 2:

l - длина участка от начала первой проволоки до начала последней проволоки, на котором расположены последовательно отсчитанные ячейки, равная приблизительно 10 мм;

l = приблизительно 100 мм;

для сеток от № 6 до № 20

l - длина участка, на котором расположены последовательно отсчитанные 30 ячеек для сеток от № 6 до № 10 и 20 ячеек для сеток от № 12 до № 20, мм;

п - число отсчитанных ячеек, равное 30 для сеток от № 6 до № 10 и равное 20 для сеток от № 12 до № 20;

d - диаметр проволоки, мм.

Длина участка для определения среднеарифметического размера стороны ячейки измеряется при помощи лупы общего назначения по ГОСТ 25706 или измерительной линейки по ГОСТ 427.

4.4. Количество отдельных ячеек с максимально допускаемыми отклонениями по размеру стороны ячейки в свету должно определяться на 1 м2 площади сетки, на котором наблюдается наибольшее различие в размере ячеек. Для измерения выбирают участок площадью 1 дм2 не ближе 50 мм от края полотна.

4.5. Диаметр проволоки измеряют микрометром по ГОСТ 6507 перед изготовлением сетки.

4.6. Ширину сеткитканые ГОСТ 3826-82измеряют в любом месте метром по ГОСТ 427 или рулеткой по ГОСТ 7502. Ширину сеток измеряют по крайним проволокам основы.

4.7. Длину сетки проверяют счетчиком на контрольной машине или вручную метром по ГОСТ 427 или рулеткой по ГОСТ 7502. За начальную точку отсчета принимается линия перегиба сетки.

5. Упаковка, маркировка, транспортирование и хранение ГОСТ 3826-82

5.1. Каждый рулон сетки должен быть перевязан термообработанной проволокой по ТУ 14-4-1563-89 (Проволока низкоуглеродистая для сеток) или ГОСТ 3282 по середине и по краям.

Сетки от № 04 до № 1 включительно должны быть обернуты бумагой по ГОСТ 8273 или другой бумагой по нормативно-технической документации, затем полимерной пленкой по ГОСТ 10354 или ГОСТ 16272, или другой пленкой, или упаковочной тканью по ГОСТ 5530, или тарным холстопрошивным полотном, или клееным полотном, или сшивным лоскутом из отходов текстильной промышленности, а также другими материалами, изготовленными по нормативно-технической документации, не ухудшающих качества упаковки.

Сетки ГОСТ 3826-82 от № 1,1 до № 20 упаковывают по требованию потребителя.

Упаковка сетки, транспортируемой в районы Крайнего Севера и приравненные к ним местности должна соответствовать ГОСТ 15846.

Сетки тканые ГОСТ 3826-82 не упаковывают при транспортировании в универсальных контейнерах.

5.2. Транспортная маркировка - по ГОСТ 14192 со следующими дополнениями. К каждому рулону сетки должен быть прочно прикреплен ярлык, на котором указывают:

товарный знак или наименование и товарный знак предприятия-изготовителя;
условное обозначение сетки;
ширину сетки, мм;
длину сетки, м.

5.3. Сетку тканую ГОСТ 3826-82 транспортируют рулонами транспортом всех видов в соответствии с правилами перевозки грузов, действующими на транспорте данного вида. Диаметр рулона - до 600 мм.

При транспортировании двух и более рулонов одному потребителю проводится формирование укрупненных грузовых мест в соответствии с ГОСТ 21650, ГОСТ 24597.

Транспортирование сетки по железной дороге проводится повагонными или мелкими отправками. На открытом подвижном составе сетку транспортируют только пакетами. Масса пакета не более 1 т.

Средствами пакетирования являются катанка диаметром 6,5 мм по нормативно-технической документации, обвязки из проволоки по ГОСТ 3282 или ленты по ГОСТ 3560 или проволоки и ленты по другой нормативно-технической документации.

5.4. Хранение сеток должно проводиться по условиям хранения 5 ГОСТ 15150.
