Болты высокопрочные ГОСТ 52644-2006 10.9, 12.9

Болты высокопрочные производится на заводе АВАЛДА по ГОСТ 52644-2006 с шестигранной головкой с увеличенным размером под ключ с классом прочности 6.8, 8.8, 9.8, 10.9, 12.9. Болт высокопрочный применяется для соединения металлических конструкций в строительстве (мостов, кранов, ангаров, складов) и машиностроении. При изготовлении в основном применяется прутки из стали 40Х конструкционная легированная хромистая.

Химический состав сплава 40Х в %: углерод 0,36 - 0,44; кремний 0,17 - 0,37; марганец 0,5 - 0,8; никель 0,3; сера 0,035; фосфор 0,035; хром 0,8 - 1,1; медь 0,3; железо 97. Возможно изготовление высокопрочных болтов с отклонениями от ГОСТ самых разных форм и размеров с диаметрами резьбы до 100мм и длиной до 4000мм.

Способ изготовления: горячая или холодная высадка с последующей накаткой резьбы, редко методом точения.

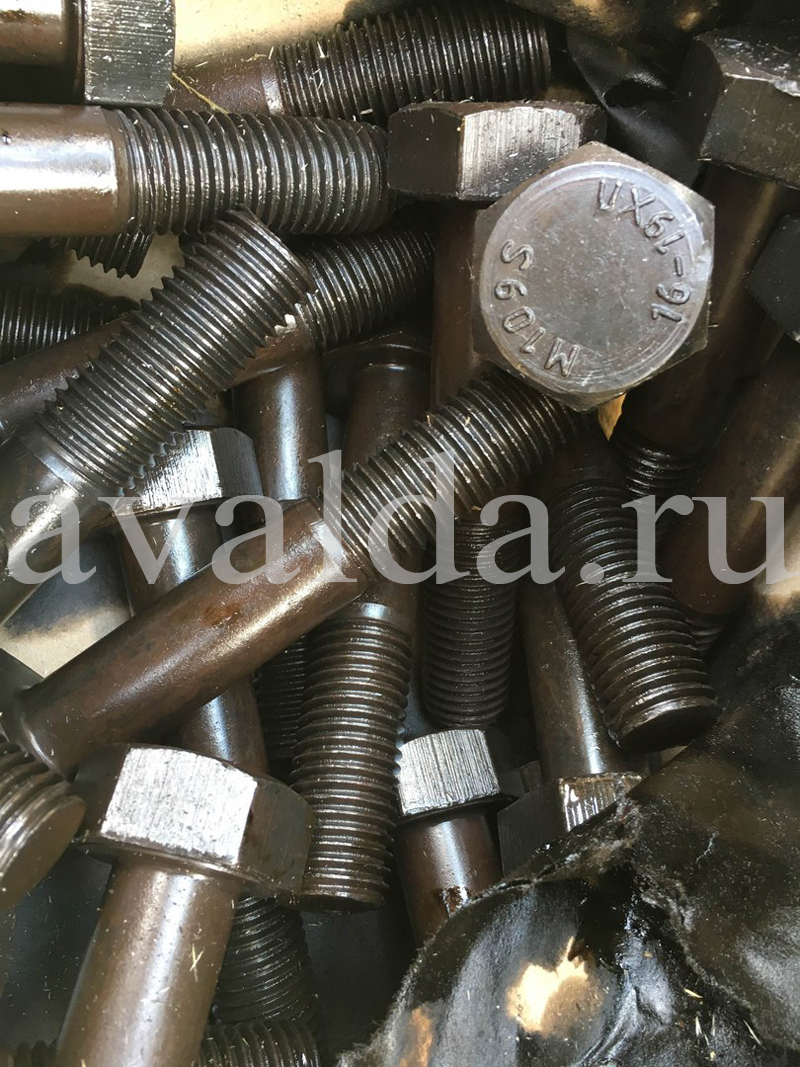

Болты высокопрочные ГОСТ 52644-2006

Конструкция и размеры болтов высокопрочных

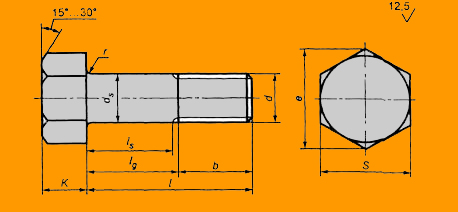

Чертеж болтов высокопрочных0

d  М16 (М18) М20 (М22) М24 (М27) М30 М36 М42 М48
p Номинальный 2 2,5 2,5 2,5 3 3 3,5 4 4,5 5
d Номинальный 16 18 20 22 24 27 30 36 42 48
S  Не более 27 30 34 36 41 46 50 60 65 75
Не менее 26,16 29 33 35 40 45 49 58,8 63,1 73,1
k   Номинальный 12 13 14 15 17 19 19 23 26 30
Не более 12,35 13,35 14,4 15,35 17,35 19,42 19,42 23,4 26,42 30,4
Не менее 11,65 12,65 13,7 14,65 16,65 18,58 18,58 22,6 25,58 29,6
h Не менее 8 9 10 11 12 14 15 18 21 24
е Не менее 29,9 33,3 35 39,6 45,2 50,9 50,9 60,8 72,1 83,4
d Не более 19 21 24 26 28 31 35 41 47 53
r Не менее 1,2 1,2 1,6 1,6 1,6 1,6 2 2 2 2
b  lном ≥ 3d
lном ≤ 150		 38 42 46 50 54 60 66 78 90 102
lном  ≥ 150 44 48 52 56 60 66 72 84 96 102

Технические требования к болтам высокопрочным ГОСТ 52644-2006

Класс прочности Рекомендуемые марки стали Наружный диаметр резьбы d, мм Механические свойства
Временное сопротивление σв, Н/мм2 Твердость по Бринеллю, НВ
не менее не более не менее не более
6.8 40 42 650 850 181 363
48 600 800
8.8 40Х 36 800 950 242
9.8 40Х 30 900 1150 285
30Х3МФ 42 900 1200 300
30Х3МФ 48 900 1200 268
10.9 40Х 16-27 1078 1274 331 388
30Х3МФ 36 1000 1200 300 363
30Х3МФ 30Х2НМФА 36-48 1078 1275 331 388
12.9 20Х2НМТРБ 16-30 1274 1519 360 415

Относительное сужение ψ,%: 35;
Относительное удлинение δ5, %: 8-9;
Ударная вязкость KCU+20, Дж/см2: 49;
Поле допуска: 6g;
Класс точности: В;
Покрытие: гальваническое, горячий цинк, черная оксидная пленка с тонким остаточным масляным покрытием означает нормальное качество поверхности, получаемое в результате термообработки, цинковое термодиффузионное по ГОСТ Р 9.316;
Приемка: ГОСТ Р 52643;
Соответствующие высокопрочные гайки: ГОСТ Р 52645;
Соответствующие высокопрочные шайбы: ГОСТ Р 52646.

Монтаж высокопрочных болтов:

Например: болты высокопрочные с классом прочности 10.9.
Что означают цифры 10.9? Первое число, если умножить на 10 показывает величину минимального временного сопротивления в кгс/мм2, второе число так же умноженное на 10 указывает отношение предела текучести к временному сопротивлению в процентах.

Итак, первая цифра 10х10=100 кгс/мм2 это значение  минимального  временного сопротивление металла Qв, отношение предела текучести Qт к временному сопротивлению Qв в процентах равно 9×10 = 90 %.
Предел текучести рассчитывается умножением первой цифры маркировки на вторую 10х9=90 кгс/мм2.

ХЛ на болтах – означает, что данные болты могут использоваться в районах с температурой опускающейся от -40 до -65 градусов.

Отличительной особенностью соединений высокопрочных болтов  является то, что усилия воспринимаются не срезом болтов и смятием стенки, а силами трения между соединенными поверхностями детали.  Исходя из этого,  большое внимание необходимо уделять к поверхностям удалять ржавчину и грязь.

Малое натяжение болтов приведет к «проскальзыванию»  изделий и болты будут работать на срез, а элементы на смятие, что приведет к деформации металлоконструкции и разрушению болтов.

Изучив объекты по сборке металлических конструкций, никто и никогда не подготавливал высокопрочные болты перед монтажом. Что нужно сделать с высокопрочными болтами перед их установкой? Их надо прокипятить в воде с обычным стиральным порошком или моющим раствором, для удаления масла, окалины и других загрязнений, а также для дальнейшего осмотра на выявления брака. Далее перед установкой болтов, резьбовую часть нужно смазать маслом. Высокопрочный болт монтируется с двумя шайбами одна со стороны болта,  вторая со стороны гайки.

Для достижения правильного усилия затягивания болтов, применяют специальные динамометрические ключи.

После приемки соединений, стыки по контуру грунтуются грунтовками ФЛ-03Л ГФ-021 с добавлением сухого пигмента до консистенции исключающей затекание внутрь соединения или зашпаклевывают стыки.

Болты высокопрочные купить по оптовой цене на металлургическом заводе АВАЛДА по телефону или заказать через электронную почту, Online - заказ. Доставка до объекта.
