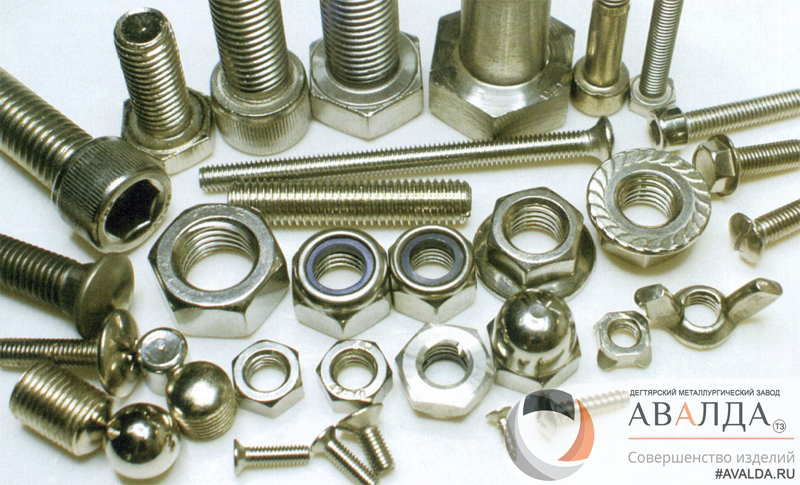

Болт, гайка, шайба в комплекте по ГОСТ

Болт гайка шайба производятся на заводе АВАЛДА по ГОСТ 7798-70 / 7805-70, ГОСТ 7796-70 / 7808-70, ГОСТ 7801-81, ГОСТ 7802-81, ГОСТ Р 52644-2006 исп. 1.2, ГОСТ 5915-70/5927-70, ГОСТ Р 52645 исп.1, ГОСТ 9064-75 тип А, ГОСТ 11371-78/DIN 125, ГОСТ 6958-78 / DIN 9021, ГОСТ Р 52646-2006 исп.2, ГОСТ 9065-75. Применяются болты гайки шайбы в комплекте для строительных целей, а также в механико-сборочных производствах.

Содержание

Что такое болт, гайка, шайба?
Виды
Совместимость
Покрытие

Что такое болт, гайка, шайба?

Болт - это крепёжное изделие в виде металлического стержня с наружной полной или частично резьбой на одном конце, с различной формой головки на другом: шестигранная, квадратная, потайная, полукруглая, образующее соединение при помощи гайки или другого резьбового отверстия в одном из соединяемых изделий.

Гайка - это крепежная деталь шестигранной формы под гаечный ключ, квадратной, круглой с насечкой, с выступами под пальцы («барашки») с резьбовым отверстием, образующее соединение с помощью винта, болта или шпильки, конструктивным элементом для передачи крутящего момента.

Шайба - это деталь кольцевой формы с внутренним диаметром, прикладываемая под гайку или головку болта  для увеличения площади опоры или предотвращения самоотвинчивания гайки при вибрациях, если опорная поверхность из мягкого материала или неровная, а также если отверстие под болт продолговатое или увеличенного диаметра.

Виды болтов, гаек, шайб

Болты, гайки, шайбы подразделяются на формы и значения:

Болты откидные ГОСТ 3033-79 от М5 до М36 мм.
Болты анкерные ГОСТ 24379.1-80 - фундаментные от М12 до М140 мм по ГОСТ 24379.0-80;
Болты рым-болты ГОСТ 4751-73 предназначенные для подъема, опускания или удержания на весу деталей при монтажных и такелажных работах;
Болты с шестигранной головкой:
- ГОСТ 7798-70 класса точности В от М6 до М48 мм;
- ГОСТ 7817-80 уменьшенной головкой класса точности А для отверстий из-под развертки от М6 до М48 мм;
- ГОСТ 10602-94 (ИСО 4014-88) от М52 до М150 мм, класса точности В;
- ГОСТ 18125-72 с уменьшенной головкой и классов точности А и В свыше М48 мм;
- ГОСТ Р ИСО 4014-2013 с резьбой от М1,6 до М64 включительно, класса точности А для резьбы от М1,6 до М24 и номинальных длин до 10 d или 150 мм включительно, выбирая меньшее значение, и класса точности В для резьбы свыше М24 или номинальных длин свыше 10 d или 150 мм, выбирая меньшее значение;
- ГОСТ Р 52644-2006 высокопрочные болты с увеличенным размером под ключ, эксплуатируемые во всех макроклиматических районах независимо от категории размещения по ГОСТ 15150-69 с М16 до М48;
- ГОСТ Р 50791-95 ИСО 4015-79 от М3 до М20 с крупным шагом резьбы класса точности В с уменьшенным стержнем (диаметр стержня приблизительно равен среднему диаметру резьбы);
- ГОСТ Р 50795-95 ИСО 8676-88 с резьбой до головки от М8 до М64 с мелким шагом резьбы класса точности А;
- ГОСТ Р ИСО 15072-2013 с уменьшенной головкой с фланцем с мелким шагом резьбы, класса точности А, с резьбой от М8 до М16 включительно и классами прочности 8.8, 9.8, 10.9, 12.9 и А2-70;
- ГОСТ Р 50274-92 с уменьшенной головкой и фланцем с номинальным от М5 до М16 мм, классов прочности 8.8; 9.8; 10.9;
Болты с полукруглой головкой
-ГОСТ 7783-81 с усом класса точности С от М5 до М20 мм;
- ГОСТ 7801-81 с увеличенной полукруглой головкой и усом класса точности С от М6 до М20 мм;
- ГОСТ 7802-81 с квадратным подголовком класса точности С от М5 до М24 мм.
Болты с потайной головкой:
- ГОСТ 7785-81 с усом класса точности С от М5 до М24 мм;
- ГОСТ 7786-81 лемешный (барашковый) с квадратным подголовком от М5 до М20 мм;
- ГОСТ 17673-81 с увеличенной потайной головкой и квадратным подголовком класса точности С от М5 до М16 мм;
Болты с фланцем DIN 6921 класса точности А с номинальными диаметрами крупной и мелкой метрической резьбы от М5 мм до М20 мм;
Болты конические повышенной точности ГОСТ 15163-78 от М4 до М16 мм.

Гайки шестигранные
- ГОСТ 5915-70 класса точности В с М1,6 до М48 мм;
- ГОСТ 5927-70 класса точности А от М1 до М48 мм;
- ГОСТ Р 52645-2006 высокопрочные с увеличенным размером под ключ, предназначенные для использования в металлических конструкциях, применяемых в строительстве и машиностроении, эксплуатируемые в макроклиматических районах с умеренным (У) и холодным (ХЛ) климатом категории размещения 1 по ГОСТ 15150-69 от М16 до М48;
- ГОСТ Р 50592-93 с фланцем от М5 до М20 мм;
- ГОСТ 10606-72 корончатые гайки общего назначения класса точности В свыше М48 мм;
- ГОСТ 5916-70 класса точности В от М1 до М48 мм;
- ГОСТ 2524-70 с уменьшенным размером «под ключ» класса точности А от М8 до М48 мм;
- ГОСТ 10605-94 от М52 до М150 мм, класса точности В;
- ГОСТ 10607-94 низкие гайки от М52 до М150 мм, класса точности В;
- ГОСТ ISO 8674-2014 высокие (тип 2) с мелким шагом резьбы М8 до М36. Классы точности А и В;
- ГОСТ ISO 4033-2014 высокие (тип 2), с резьбой от М5 до М36 включительно, класса точности А для резьбы D;
- ГОСТ ISO 4032-2014 нормальные (тип 1), с резьбой от М1,6 до М64 включительно, класса точности А для резьбы D;
- ГОСТ ISO 4035-2014 низкие с фаской (тип 0), с резьбой от М1,6 до М64 включительно, класса точности А для резьбы DМ16 и класса точности В для резьбы D>М16.ГОСТ ISO 8675-2014 Гайки шестигранные низкие с фаской (тип 0) с мелким шагом резьбы. Классы точности А и В;
- ГОСТ ISO 4034-2014 нормальные (тип 1), с резьбой от М5 до М64 включительно, класса точности С;
- ГОСТ ISO 4036-2014 низкие без фаски (тип 0), с резьбой от М1,6 до М10 включительно и класса точности В;
- ГОСТ ISO 8673-2014 от М8 мм до М64 мм включительно и механические свойства шестигранных нормальных гаек (тип 1) с мелким шагом резьбы класса точности А для номинальных диаметров резьбы D ГОСТ ISO 8673-2014 Гайки шестигранные нормальные (тип 1) с мелким шагом резьбы. Классы точности А и В16 мм и класса точности В для номинальных диаметров резьбы D>16 мм.
Гайки шестигранные самостопорящиеся
- ГОСТ ISO 7720-2014 самостопорящихся цельнометаллических с резьбой от М5 до М36 включительно, класса точности А для резьбы до М16 мм включительно и класса точности В для резьбы свыше М16, и класса прочности 9;
- ГОСТ ISO 7719-2014 нормальные самостопорящиеся цельнометаллические (тип 1). Классы прочности 5, 8 и 10 с резьбой М5 до М36;
- ГОСТ Р 50273-92 самостопорящиеся гайки с преобладающим крутящим моментом (неметаллической вставкой) с резьбой от М3 до М36 мм, классов точности А (d < М16) и B(d > М16);
- ГОСТ Р ИСО 2320-2009 цельнометаллические и самостопорящиеся гайки с неметаллической вставкой с М3 до М39;
- ГОСТ ISO 7043-2014 самостопорящихся с фланцем (с неметаллической вставкой), тип 2, с резьбой от М5 до М20 включительно, класса точности А для резьбы до М16 мм включительно и класса точности В для резьбы свыше М16, и классов прочности 8, 9 и 10;
- ГОСТ ISO 7041-2014 самостопорящихся (с неметаллической вставкой), тип 2, с резьбой от М5 до М36, класса точности А для резьбы до М16 мм включительно и класса точности В для резьбы свыше М16, и классов прочности 9 и 12;
- ГОСТ ISO 7040-2014 самостопорящихся (с неметаллической вставкой) с резьбой от М3 до М36, класса точности А для резьбы до М16 мм включительно и класса точности В для резьбы свыше М16, и классов прочности 5, 8 и 10;
Гайки фасонные ГОСТ 4088-69 от М5 до М16 мм, предназначенные для станочных приспособлений;
Гайки-барашки ГОСТ 3032-76 класса точности В от М3 до М24 мм;
Гайки крыльчатые ГОСТ 3385-69 от М5 до М12 мм.

Шайбы кольцевые
- ГОСТ 11371-78 плоские нормального ряда классов точности А и С для крепежных деталей диаметром резьбы от М1 до М48 мм;
- ГОСТ 6402-70 пружинные шайбы гровер для болтов, винтов и шпилек с диаметром резьбы от М2 до М48 мм.

Совместимость болтов, гаек, шайб

Для того, чтобы определить какие болты, гайки и шайбы совместимы, нужно принять решение в какой сфере они будут использоваться, например: строительство мостов, машиностроение, монтаж металлоконструкций, сборка мебели, при производстве бытовой техники и другие. Далее следует выбрать класс прочности для фиксирования надежного соединения. Самый популярный вариант болт с шестигранной головкой ГОСТ 7798-70 + гайка шестигранная ГОСТ 5915-70 + шайба плоская ГОСТ 11371-78 = прочное разъемное соединение.

Покрытие болтов, гаек, шайб

• Выбор покрытия ГОСТ 9.306-85;
• Выбор толщины покрытий - по ГОСТ 9.303-84;
• Технические требования к покрытиям - по ГОСТ 9.301-86.

Вид и толщина покрытия болтов, гаек и шайб указываются в маркировке крепежного изделия. Это последние цифры перед указанием ГОСТа на продукцию. Пример условного обозначения рассмотрим на обычном болте: Болт М20х200.40Х.016 ГОСТ 7798-70.

В примере последние цифры М20х200 - это диаметр и длина болта в мм, 40Х - марка стали, в данном случае класс прочности 10.9, 016 - это суммарная информация о виде покрытия и его толщине. Вид покрытия - это первые две цифры, которые берутся из таблицы, представленной ниже. Следующие цифры (одна или две) - толщина покрытия в микронах. Зная эту информацию, получаем следующее: "016" - цинковое, хроматированное покрытие толщиной 6 мкр. В некоторых случаях цифровую маркировку заменяют буквенной, тогда это покрытие будет выглядеть так: "Ц.хр6"

Болты, винты, шпильки и гайки изготовляются с одним из видов покрытий, указанных в таблице, или без покрытий.

Купить болты гайки шайбы по оптовой цене на металлургическом заводе АВАЛДА по телефону или заказать через электронную почту, Online - заказ. Доставка до терминала транспортной компании бесплатно.
