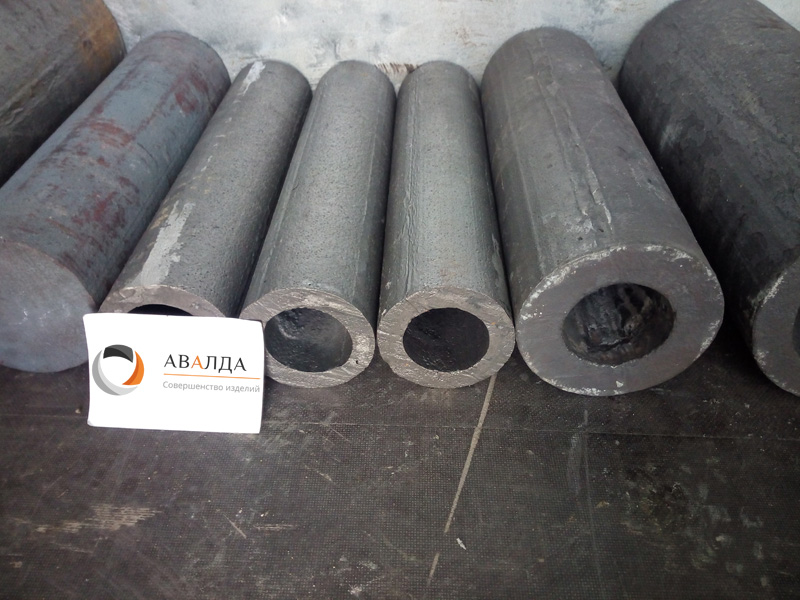

Втулки чугунные
Втулки чугунные производятся на заводе АВАЛДА из литейного чугуна марки Л с использованием специальных модификаторов придающие дополнительные качества: прочность, эластичность, твердость, износоустойчивость, жаростойкость. Втулки чугунные применяются в машиностроении: валы, цилиндры, турбины, шкифы, поршень, блок двигателя, муфты, звездочки и другие изделия по чертежам.
Основной способ изготовления втулок чугунных является литье в формы на основе холодно-твердеющих смесей (ХТС). Благодаря ему достигается высокое качество втулок с минимальными припусками на механическую обработку и без газовых дефектов и засоров в заготовке. На нашем заводе минимальный диаметр составляет 30 мм, а максимальный 1000 мм, толщина стенки желательно не менее 1 сантиметра, длина не более 1 метра.
Литье в ХТС - это способ изготовления втулок с применением различного песка, в качестве связующего вещества используют искусственную смолу. Для отвердевания оснастки применяют продувку газовыми катализаторами - аминами (органические соединения, являющиеся производными аммиака, в молекуле которого один, два или три атома водорода замещены на углеводородные радикалы). Точная дозировка испаряемого в нагревательном устройстве амина и продувка втулки чугунной парогазовой смесью (пары амина в газе-носителе) под давлением от 0,03 - 0,30 МПа осуществляется с помощью пневмо испарительного аппарата. Затем втулку продувают осушенным воздухом с целью очистки от отработавшего амина путем подачи последнего в нейтрализатор. Химическая реакция амина повышается с увеличением его концентрации в газовой смеси (амин + инертный носитель). Когда в качестве носителя используют сухой воздух (влага в любой форме противопоказана данному процессу), концентрат амина для подавления случайного взрыва ограничивают до 1,5-2%. Форму втулки изготавливают из дерева. Специальное программное обеспечение управляет роботизированными станками, которые позволяют изготовить модельную оснастку из дерева любой конфигурации. Модельная оснастка изготавливается согласно ГОСТ 3212-92.
Допуски размеров втулок чугунных
ГОСТ устанавливает девять классов точности изготовления модельных комплектов.
Допуски размеров модельных комплектов взаимоувязаны с допусками размеров отливок по ГОСТ 26645 и показаны ниже
| Интервал номинальных размеров | Допуск размеров модельных комплектов для классов точности | ||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |
| До 10 | 0,04 | 0,07 | 0,11 | 0,18 | 0,28 | 0,44 | 0,72 | 1 | - |
| Св. 10 до 16 | 0,05 | 0,08 | 0,13 | 0,2 | 0,32 | 0,5 | 0,8 | 1,26 | - |
| " 16 " 25 | 0,06 | 0,09 | 0,14 | 0,22 | 0,36 | 0,56 | 0,9 | 1,44 | 2,2 |
| " 25 " 40 | 0,06 | 0,1 | 0,16 | 0,25 | 0,4 | 0,64 | 1 | 1,6 | 2,5 |
| " 40 " 63 | 0,07 | 0,11 | 0,18 | 0,28 | 0,44 | 0,72 | 1,14 | 1,8 | 2,8 |
| " 63 " 100 | 0,08 | 0,13 | 0,2 | 0,32 | 0,5 | 0,8 | 1,26 | 2 | 3,2 |
| " 100 " 160 | 0,09 | 0,14 | 0,22 | 0,36 | 0,56 | 0,9 | 1,44 | 2,2 | 3,6 |
| " 160 " 250 | 0,1 | 0,16 | 0,25 | 0,4 | 0,64 | 1 | 1,6 | 2,5 | 4 |
| " 250 " 400 | 0,11 | 0,18 | 0,28 | 0,44 | 0,72 | 1,14 | 1,8 | 2,8 | 4,4 |
| " 400 " 630 | 0,13 | 0,2 | 0,32 | 0,5 | 0,8 | 1,26 | 2 | 3,2 | 5 |
| " 630 " 1000 | 0,16 | 0,22 | 0,36 | 0,56 | 0,9 | 1,44 | 2,2 | 3,6 | 5,6 |
| " 1000 " 1600 | - | 0,28 | 0,4 | 0,64 | 1 | 1,6 | 2,5 | 4 | 6,4 |
| " 1600 " 2500 | - | - | 0,44 | 0,72 | 1,14 | 1,8 | 2,8 | 4,4 | 7,2 |
| " 2500 " 4000 | - | - | 0,64 | 0,8 | 1,26 | 2 | 3,2 | 5 | 8 |
| " 4000 " 6300 | - | - | - | 1 | 1,44 | 2,2 | 3,6 | 5,6 | 9 |
| " 6300 " 10000 | - | - | - | - | 1,8 | 2,8 | 4,4 | 7,2 | 11,4 |
| " 10000 | - | - | - | - | 2,4 | 3,6 | 5,6 | 9 | 14,4 |
Втулки чугунные и популярные размеры
| Наименование | Диаметр наружный, мм. | Диаметр внутренний, мм. | Длина, мм. | Масса, кг. |
| Втулка чугунная | 60 | 40 | 300 | 3,48 |
| Втулка чугунная | 70 | 50 | 400 | 10,46 |
| Втулка чугунная | 80 | 50 | 250 | 5,6 |
| Втулка чугунная | 90 | 60 | 500 | 13,07 |
| Втулка чугунная | 100 | 70 | 200 | 5,9 |
| Втулка чугунная | 110 | 50 | 250 | 13,9 |
| Втулка чугунная | 120 | 60 | 270 | 16,9 |
| Втулка чугунная | 130 | 45 | 300 | 25,9 |
| Втулка чугунная | 140 | 80 | 330 | 25,3 |
| Втулка чугунная | 150 | 90 | 380 | 31,8 |
| Втулка чугунная | 160 | 100 | 260 | 23,5 |
| Втулка чугунная | 170 | 110 | 400 | 39,05 |
| Втулка чугунная | 180 | 90 | 344 | 48,5 |
| Втулка чугунная | 190 | 150 | 325 | 25,68 |
| Втулка чугунная | 200 | 112 | 245 | 39,09 |
| Втулка чугунная | 210 | 100 | 100 | 19,8 |
| Втулка чугунная | 220 | 150 | 520 | 78,2 |
| Втулка чугунная | 230 | 148 | 230 | 41,43 |
| Втулка чугунная | 240 | 135 | 140 | 32,03 |
| Втулка чугунная | 250 | 195 | 100 | 14,22 |
| Втулка чугунная | 280 | 135 | 375 | 131,15 |
| Втулка чугунная | 300 | 180 | 330 | 110,47 |
| Втулка чугунная | 320 | 145 | 430 | 203,36 |
| Втулка чугунная | 350 | 155 | 350 | 200,31 |
| Втулка чугунная | 400 | 200 | 500 | 348,71 |
| Втулка чугунная | 450 | 300 | 480 | 313,84 |
| Втулка чугунная | 500 | 400 | 500 | 261,53 |
Характеристики втулки чугунной
| Марка чугуна | Временное сопротивление при растяжении, МПа, не менее | Твердость НВ, не более | Плотность r, тн/м3 |
| СЧ10 | 100 | 190 | 6,8 |
| СЧ15 | 150 | 210 | 7 |
| СЧ20 | 200 | 230 | 7,1 |
| СЧ25 | 250 | 245 | 7,2 |
| СЧ30 | 300 | 260 | 7,3 |
| СЧ35 | 350 | 275 | 7,4 |
| ВЧ 35 | 350 (35) | 140 - 170 | 7,1 |
| ВЧ 40 | 400 (40) | 140 - 202 | 7,1 |
| ВЧ 45 | 450 (45) | 140 - 225 | 7,1 |
| ВЧ 50 | 500 (50) | 153 - 245 | 7,3 |
| ВЧ 60 | 600 (60) | 192 - 277 | 7,3 |
| ВЧ 70 | 700 (70) | 228 - 302 | 7,3 |
| ВЧ 80 | 800 (80) | 248 - 351 | 7,3 |
| ВЧ 100 | 1000 (100) | 270 - 360 | 7,35 |
Для работы втулок в узлах трения, применяют антифрикционный чугун со следующими режимами работы:
Тщательный монтаж, обеспечивающий точное сопряжение соприкасающих поверхностей и отсутствие перекоса.
Непрерывная смазка, не допускающая искрений или значительного нагрева узла трения.
Повышение зазоров по сравнению с установленными для бронзы на 15 - 30 %, при наличии значительного нагрева узла трения в работе - до 50 %.
Приработка на холостом ходу и постепенное повышение рабочих нагрузок.
| Марка чугуна | Давление p, МПа | Скорость скольжения v, м/с | p ∙ v, МПа ∙ м/с |
| Не более | |||
| АЧС-1 | 5 | 5 | 12 |
| 14 | 0,3 | 2,5 | |
| АЧС-2 | 10 | 0,3 | 2,5 |
| 0,1 | 3 | 0,3 | |
| АЧС-3 | 6 | 1 | 5 |
| АЧС-4 | 15 | 5 | 40 |
| АЧС-5 | 20 | 1 | 20 |
| 30 | 0,4 | 12,5 | |
| АЧС-6 | 9 | 4 | 9 |
| АЧВ-1 | 1,5 | 10 | 12 |
| 20 | 1 | 20 | |
| АЧВ-2 | 1 | 5 | 3 |
| 12 | 1 | 12 | |
| АЧК-1 | 20 | 2 | 20 |
| АЧК-2 | 0,5 | 5 | 2,5 |
| 12 | 1 | 12 | |
