Проволока хромель | Проволока алюмель | Проволока копель купить

Проволока: хромель, алюмель, копель

Проволока: хромель, алюмель, копель производятся на заводе АВАЛДА по ТУ и ГОСТ 1790-77 в мягком (отожженном) состоянии с окисленной поверхностью. Применяются для термоэлектродов термоэлектрических преобразователей с градуировкой по ГОСТ 3044-84: качестве отрицательных электродов для термопар, компенсационных проводов, реостатов, нагревательных приборов или космическая, авиационная промышленность, медицина, где требуется работа с высокими температурами.

В лабораторном центре в наличии современное оборудование обеспечивающее полный контроль сплавов по химическому составу, электрических параметров термоэлектрической проволоки и готовых термопреобразователей.

Чтобы купить проволоку, нужно знать особые условия использования:

класс допусков:
- для низких температур - 3;
для высоких температур:
- 1-й класс допусков - 1;
- 2-й класс допусков - 2.

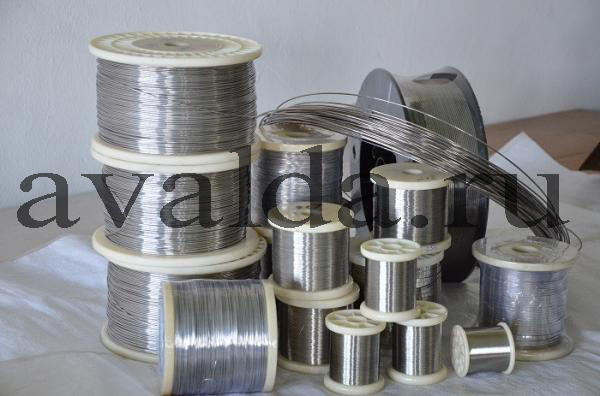

Проволока хромель, алюмель, копель

Как отличить проволоку хромель, алюмель и копель?

Алюмель, копель - обладают магнитными свойствами и являются отрицательными элементами, хромель - не магнитится и положительный.

Электрическое сопротивление 1 м проволоки при температуре (20 +/- 5) °C

Диаметр проволоки, мм	Электрическое сопротивление 1 м проволоки Ом, из сплавов
Диаметр проволоки, мм	Хромель	Алюмель	Копель
0,2	20,00 - 32,16	8,89 - 16,74	13,33 - 22,91
0,3	8,91 - 13,72	3,96 - 7,14	5,94 - 9,77
0,5	3,21 - 4,62	1,43 - 2,40	2,14 - 3,29
0,7	1,64 - 2,20	0,73 - 1,15	1,09 - 1,57
1,2	0,56 - 0,72	0,25 - 0,37	0,37 - 0,51
1,5	0,36 - 0,46	0,16 - 0,24	0,24 - 0,33
3,2	0,08 - 0,10	0,03 - 0,05	0,05 - 0,07
5	0,03 - 0,04	0,01 - 0,02	0,02 - 0,03

Масса 1000 метров проволоки хромель, алюмель, копель

Диаметр проволоки, мм	Площадь поперечного сечения, мм2	Теоретическая масса, 1000 м проволоки, кг, из сплавов
Диаметр проволоки, мм	Площадь поперечного сечения, мм2	Хромель	Алюмель	Копель
0,2	0,0314	0,27	0,27	0,28
0,3	0,0706	0,62	0,61	0,63
0,5	0,196	1,71	1,7	1,74
0,7	0,385	3,36	3,34	3,43
1,2	1,131	9,87	9,81	10,07
1,5	1,767	15,41	15,32	15,73
3,2	8,042	70,13	69,72	71,57
5	19,64	171,3	170,3	174,8

Диаметр проволоки хромель, алюмель, копель и предельные отклонения

Диаметр проволоки, мм	Предельное отклонение, мм
0,2	-0,03
0,3	-0,04
0,5	-0,05
0,7	-0,05
1,2	-0,06
1,5	-0,08
3,2	-0,1
5	-0,12

Проволока хромель Т НХ 9,5 - характеристики

Проволока хромель Т НХ 9,5 – это изделие, с основным элементом никель Ni 89-91% с дополнительными компонентами как хром Cr 8,5-10% и кобальт CO 0,6-1,2%, с примесями кремний, медь, марганец и другими дополнительными материалами. Плотность проволоки хромель 8710 кг/м3, температура плавления 1400-1500 °C, температурный коэффициент линейного расширения 12,8·10-6 °C -1, удельное электрическое сопротивление 0,66 мкОм·м. Из него изготавливают компенсационные провода. В производстве проволока хромель используется как положительный электрод. Помимо того, проволока из этого сплава может применяться как резистивный материал электронагревающих элементов.

Химический состав проволоки хромель, %

Ni+Co	Fe	C	Si	Mn	S	P	Cr	Co	Al	Cu	As	Pb	Mg	Sb	Bi	Примесей
87.4	0.3	0.2	0.4	0.3	0.01	0.003	9	0.6-1.2	0.15	0.25	0.002	0.002	0.05	0.002	0.002	всего 1.4

Механические и физические свойства проволоки хромель

Временное сопротивление разрыву: 600-700 МПа;
Твердость материала: HB 10-1 = 150-200 МПа;
Температура плавления: 1435 °C;
Температура горячей обработки: 1200 - 1000 °C;
Температура отжига: 800 - 900 °C;
Удельное электросопротивление: 650 Ом·м.

Проволока алюмель НМцАК 2-2-1 - свойства

Проволока алюмель НМцАК 2-2-1 - это изделие круглого сечения, состоящая из таких металлов как никель 93-96%, алюминий 1,6-2,4%, марганец 1,8-2,7%, кремний 0,8-1,4% и кобальт 0,6-1,2%. Основными сплавами являются алюминий и никель. Благодаря тому, что в составе большая доля приходится на алюминий, материал не подвержен коррозии в особо агрессивной среде и жаростойкий. Используют в сфере производства компенсационных проводов и в качестве отрицательного электрода в термопарах.

Химический состав проволоки алюмель, %

Ni+Co	Fe	C	Si	Mn	S	P	Co	Al	Cu	As	Pb	Mg	Sb	Bi	Примесей
91.5	0.3	0.1	0.85-1.5	1.8	0.01	0.005	0.6-1.2	1.6	0.25	0.002	0.002	0.05	0.002	0.002	всего 0.7

Механические и физические свойства проволоки алюмель

Удельное электрическое сопротивление: 3,2•10-8 Ом•м;
Температурный коэффициент линейного расширения: 13,7•10-6 °C-1;
Плотность: 8480 кг/м3;
Температура плавления: 1430-1450 °C;
Температура горячей обработки: 1250 - 1000 °C;
Температура отжига: 900 - 950 °;
Предел кратковременной прочности: 500-600 МПа;
Твердость по Бринеллю: 130 МПа;
Модуль упругости первого рода: 1.82 МПа;
Удельное электросопротивление: 320 Ом·м.

Проволока копель МНМц43-0,5 - технические данные

Проволока копель марки МНМц 43-0,5 состоит из таких элементов как никель, его доля в материале может быть от 43 до 44%, железа – его всего лишь 2-3% и меди как основой элемент 54,4%. Температура плавления равна 1220-1290 оС. Твёрдость по Бринеллю составляет 85 - 90 МПа. Предел прочности при растяжении 380-460 МПа. Достоинством проволоки копель является относительное удлинение после разрыва 35-42%, что нет у других подобных сплавах. Копель присуща высокая термоэлектродвижущая сила, благодаря чему он и стал использоваться в качестве материала для производства термопар. Самые лучшие показатели сплав показывает в паре с хромелем (около 6,95 мВ при 100 оС, 49 мВ при 600 оС). Помимо электродов для термопар, из проволоки копели часто делают компенсационные провода.

Химический состав проволоки копель, %

Ni+Co	Fe	C	Si	Mn	S	P	Cu	As	Pb	Mg	Sb	Bi	Примесей
42.5-44	0.15	0.1	0.1	0.1-1	0.01	0.002	54.4-57.4	0.002	0.002	0.05	0.002	0.002	всего 0.6

Физические свойства проволоки копель

Плотность: 8,90 гр/см3;
Средний коэффициент линейного расширения 10-6 при 20-1000 °С: 18,8;
Средний коэффициент линейного расширения 10- при 20-600 °С: 16,8;
Удельное электрическое сопротивление: 0,47±0,05 Ом-мм2/м;
Магнитные свойства: -;
Коэффициент теплопроводности: 24.4 Вт/(м·град).

Купить хромель, алюмель, копель по оптовой цене на металлургическом заводе АВАЛДА по телефону или заказать через электронную почту, Online - заказ. Доставка до объекта. Высокое качество, по требованию потребителя проводим авиатехприёмку: контроль качества и техническая приемка проволоки используемых при изготовлении авиационной, космической, оборонной техники и техники двойного применения в соответствии с ГОСТ Р 52745-2007.
