Отвод стальной бесшовный крутоизогнутый ГОСТ 17375-2001
Отвод стальной бесшовный крутоизогнутый производится на заводе АВАЛДА по ГОСТ 17375-2001 из углеродистой и низколегированной стали. Используются для изменения направления течения рабочей среды в трубопроводах.
Бесшовные отводы отличаются от сварных тем, что они изготавливаются путем холодной или горячей деформации, без использования сварки. Это обеспечивает более высокую прочность и целостность материала, что важно для работающих под давлением и/или в условиях высоких температур трубопроводов.
Крутоизогнутые отводы в свою очередь имеют крутой угол изгиба, что позволяет использовать их в трубопроводах, где необходимо резкое изменение направления потока.
Такие отводы бывают разных типов с различными характеристиками: радиусом изгиба, углом изгиба, диаметром, толщиной стенки и материалом. Они помогают эффективно управлять течением вещества в трубопроводах, обеспечивая гладкий переход от одной секции трубы к другой.
Область применения отводов стальных
Настоящий стандарт распространяется на бесшовные приварные отводы из углеродистой и низколегированной стали типа 3D с R ~ 1,5 DN и 0 = 45°, 0 = 60°, 0 = 90° и 0 = 180°, изготавливаемые из труб методами штамповки или протяжки по рогообразному сердечнику.
Область применения отводов — в соответствии с разделом 1 ГОСТ 17380.
- Нефтегазовая промышленность: В нефтегазовой отрасли стальные отводы применяются в трубопроводах для перенаправления потока нефти, природного газа, конденсата и других жидкостей или газов. Они могут использоваться как в добыче и транспортировке сырья, так и в процессах переработки.
- Химическая промышленность: В химической промышленности стальные отводы применяются в трубопроводах для транспортировки различных химических веществ, реагентов, растворов, кислот и щелочей. Они обеспечивают изменение направления потока при производстве и переработке химических продуктов.
- Энергетическая отрасль: В энергетической отрасли стальные отводы используются в энергетических установках, тепловых электростанциях, атомных станциях и других учреждениях для изменения направления потока пара, воды, топлива и других рабочих сред. Они помогают оптимизировать процессы и обеспечивают безопасность трубопроводов.
- Строительство и инфраструктура: В инженерных коммуникациях и общественном строительстве стальные отводы применяются в системах отопления, вентиляции, кондиционирования, а также водопроводных и канализационных сетях. Они обеспечивают гибкость в планировании и управлении инженерными сетями.
- Морская промышленность и судостроение: В морской отрасли и судостроении стальные отводы используются в системах охлаждения, водоснабжения, системах борьбы с пожарами и других инженерных системах судов и морских сооружений.
Они также находят применение в других отраслях, где требуется изменение направления потока в трубопроводах.
Конструкция и размеры отвода стального бесшовного крутоизогнутого

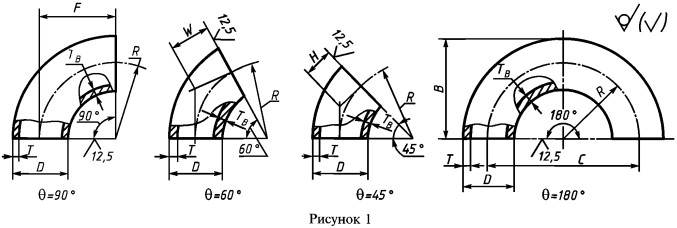

Конструкция и размеры отводов должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.
Т а 6 л и ц а 1 — Отводы исполнения 1
Размеры в миллиметрах
|
D N |
D |
T |
F — R |
H |
C |
B |
Macca, кг, отвода с 8 |
||
|
45 |
90 |
180‘ |
|||||||
|
15 |
21,3 |
2,0 3,2 4,0 |
28 |
14 |
56 |
38 |
0,02 0,03 0,04 |
0,04 0,06 0,07 |
0,08 0,12 0,14 |
|
20 |
26,9 |
2,0 3,2 4,0 |
29 |
14 |
58 |
43 |
0,03 0,04 0,06 |
0,06 0,08 0,10 |
0,11 0,17 0,20 |
|
25 |
33,7 |
2,3 3,2 4,5 |
38 |
18 |
76 |
56 |
0,05 0,08 0,09 |
0,11 0,16 0,19 |
0,21 0,32 0,38 |
|
32 |
42,4 |
2,6 3,6 5,0 |
48 |
23 |
96 |
69 |
0,10 0,13 0,17 |
0,19 0,26 0,35 |
0,39 0,52 0,60 |
|
40 |
48,3 |
2,6 3,6 5,0 |
57 |
29 |
114 |
82 |
0,13 0,18 0,24 |
0,26 0,36 0,47 |
0,53 0,72 0,95 |
|
50 |
60,3 |
2,9 4,0 5,6 |
76 |
35 |
152 |
106 |
0,25 0,33 0,50 |
0,50 0,67 0,89 |
0,99 1,30 1,80 |
|
65 |
76,1 |
2,9 5,0 7,1 |
95 |
44 |
190 |
133 |
0,40 0,72 0,90 |
0,79 1,50 1,80 |
1,60 2,90 3,60 |
|
80 |
88,9 |
3,2 5,6 8,0 |
114 |
51 |
228 |
159 |
0,60 1,00 1,40 |
1,20 2,10 2,80 |
2,40 4,10 5,70 |
|
100 |
114,3 |
3,6 6,3 8,8 |
152 |
64 |
304 |
210 |
1,20 2,00 2,80 |
2,40 4,00 5,40 |
4,70 8,00 11,00 |
|
125 |
139,7 |
4,0 6,3 10,0 |
190 |
79 |
380 |
260 |
2,00 3,10 4,80 |
4,00 6,20 9,60 |
8,00 12,00 19,00 |
|
150 |
168,3 |
4,5 7,1 11,0 |
229 |
95 |
457 |
313 |
3,20 5,10 7,70 |
6,50 10,00 15,00 |
13,00 20,00 31,00 |
|
200 |
219,1 |
6,3 8,0 12,5 |
305 |
127 |
610 |
414 |
8,00 9,90 14,00 |
16,00 20,00 31,00 |
32,00 40,00 61,00 |
|
250 |
273,0 |
6,3 10,0 |
381 |
159 |
762 |
518 |
12,00 19,00 |
25,00 39,00 |
50,00 78,00 |
|
300 |
323,9 |
7,1 10,0 |
457 |
190 |
914 |
619 |
20,00 28,00 |
40,00 56,00 |
80,00 111,00 |
|
D N |
D |
T |
F — R |
H |
C |
B |
Macca, кг, отвода с 8 |
||
|
45 |
90 |
180‘ |
|||||||
|
350 |
355,6 |
8,0 11,0 |
533 |
222 |
1066 |
711 |
24,00 39,00 |
57,00 78,00 |
114,00 156,00 |
|
400 |
406,4 |
8,8 12,5 |
610 |
254 |
1220 |
813 |
41,00 58,00 |
82,00 117,00 |
165,00 234,00 |
|
450 |
457,0 |
10,0 |
686 |
286 |
1372 |
914 |
59,00 |
119,00 |
237,00 |
|
500 |
508,0 |
11,0 |
762 |
318 |
1524 |
1016 |
81,00 |
162,00 |
323,00 |
|
600 |
610,0 |
12,5 |
914 |
381 |
1828 |
1219 |
133,00 |
266,00 |
531,00 |
|
700 |
711,0 |
|
1067 |
444 |
2134 |
1422 |
|
|
|
|
800 |
813,0 |
|
1219 |
507 |
2238 |
|
|
|
|
|
900 |
914,0 |
|
1372 |
570 |
2744 |
|
|
|
|
|
1000 |
1016,0 |
|
1524 |
634 |
3048 |
|
|
|
|
|
П р и м е ч а н и я 1 Macca приведена для справок. 2 Отводы с 8 = 60° исполнения 1 не предусматриваются. |
|||||||||
Т а 6 л и ц а 2 — Отводы исполнения 2
Размеры в миллиметрах
|
D N |
D |
T |
F — R |
W |
H |
C |
B |
Macca отвода с В = 90‘, п |
|
25 |
32 |
2,0 2,5 3,0 3,5 |
38 |
22 |
18 |
76 |
56 |
0,1 0,2 0,2 0,2 |
|
32 |
38 |
2,0 2,5 3,0 3,5 4,0 |
48 |
28 |
23 |
96 |
69 |
0,2 0,2 0,2 0,3 0,3 |
|
40 |
45 |
2,5 3,0 3,5 4,0 5,0 |
60 |
35 |
25 |
120 |
83 |
0,3 0,3 0,4 0,4 0,5 |
|
50 |
57 |
2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 |
75 |
43 |
30 |
150 |
104 |
0,4 0,5 0,6 0,7 0,7 0,8 0,9 1,0 |
|
DN |
D |
T |
f = Л |
W |
H |
C |
B |
Macca отвода с В = 90‘, м |
|
65 |
76 |
3,0 3,5 4,0 4,5 5,0 5,5 6,0 7,0 8,0 |
100 |
57 |
41 |
200 |
138 |
0,8 1,0 1,1 1,3 1,4 1,6 1,7 2,0 2,2 |
|
80 |
89 |
3,0 3,5 4,0 4,5 5,0 5,5 6,0 7,0 8,0 |
120 |
69 |
50 |
240 |
165 |
1,2 1,4 1,5 1,7 1,9 2,1 2,3 2,7 3,0 |
|
100 |
102 |
3,5 4,0 4,5 5,0 6,0 7,0 8,0 9,0 10,0 |
150 |
87 |
62 |
300 |
201 |
2,1 2,4 2,6 2,9 3,4 3,9 4,5 5,0 5,5 |
|
108 |
3,5 4,0 4,5 5,0 6,0 7,0 8,0 9,0 10,0 |
204 |
2,2 2,5 2,8 3,1 3,6 4,1 4,7 5,3 5,8 |
|||||
|
114 |
3,5 4,0 4,5 5,0 6,0 7,0 8,0 9,0 10,0 |
207 |
2,2 2,6 2,9 3,3 3,8 4,4 5,0 5,7 6,1 |
|||||
|
125 |
133 |
3,5 4,0 4,5 5,0 6,0 7,0 |
190 |
110 |
79 |
380 |
257 |
3,3 3,8 4,3 4,8 5,7 6,5 |
|
DN |
D |
T |
f = Л |
W |
H |
C |
B |
Macca отвода с В = 90‘, м |
|
125 |
133 |
8,0 9,0 10,0 11,0 12,0 |
190 |
110 |
79 |
380 |
257 |
7,4 8,2 9,1 10,0 11,0 |
|
150 |
159 |
4,0 4,5 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0 13,0 14,0 |
225 |
130 |
93 |
450 |
305 |
5,4 6,1 6,7 8,1 9,4 11,0 12,0 13,0 14,0 16,0 17,0 18,0 |
|
|
||||||||
|
168 |
4,0 4,5 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0 13,0 14,0 |
5,6 6,4 7,1 8,5 9,8 11,2 12,5 14,0 15,0 16,0 17,5 19,0 |
||||||
|
200 |
219 |
5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0 13,0 14,0 15,0 16,0 17,0 18,0 |
300 |
173 |
124 |
600 |
410 |
13,0 15,0 17,0 20,0 22,0 25,0 27,0 29,0 32,0 34,0 37,0 39,0 42,0 44,0 |
|
250 |
273 |
6,0 7,0 8,0 9,0 10,0 11,0 12,0 13,0 14,0 |
375 |
217 |
155 |
750 |
512 |
23,0 27,0 31,0 35,0 39,0 43,0 46,0 50,0 54,0 |
|
D N |
D |
T |
f = Л |
W |
H |
C |
B |
Macca отвода с В = 90‘, м |
|
250 |
273 |
15,0 16,0 17,0 18,0 20,0 22,0 |
375 |
217 |
155 |
750 |
512 |
58,0 61,0 66,0 70,0 78,0 85,0 |
|
300 |
325 |
7,0 8,0 9,0 10,0 11,0 12,0 13,0 14,0 15,0 16,0 17,0 18,0 20,0 22,0 24,0 26,0 28,0 |
450 |
260 |
186 |
900 |
613 |
39,0 45,0 50,0 56,0 61,0 66,0 72,0 77,0 82,0 87,0 92,0 96,0 107,0 118,0 130,0 141,0 150,0 |
|
350 |
377 |
9,0 10,0 11,0 12,0 13,0 14,0 15,0 16,0 18,0 20,0 22,0 24,0 26,0 28,0 30,0 32,0 |
525 |
303 |
217 |
1050 |
714 |
68,0 75,0 83,0 90,0 97,0 104,0 112,0 119,0 133,0 147,0 161,0 175,0 188,0 201,0 214,0 228,0 |
|
400 |
426 |
8,0 9,0 10,0 11,0 12,0 13,0 14,0 15,0 16,0 17,0 18,0 20,0 22,0 24,0 |
600 |
346 |
248 |
1200 |
813 |
78,0 87,0 97,0 107,0 117,0 126,0 135,0 145,0 154,0 164,0 173,0 192,0 210,0 230,0 |
|
DN |
D |
T |
f = Л |
W |
H |
C |
B |
Macca отвода с В = 90‘, м |
|
400 |
426 |
26,0 28,0 30,0 32,0 34,0 |
600 |
346 |
248 |
1200 |
813 |
249,0 268,0 286,0 306,0 324,0 |
|
500 |
530 |
9,0 10,0 11,0 12,0 13,0 14,0 15,0 16,0 17,0 18,0 20,0 22,0 24,0 26,0 28,0 30,0 32,0 34,0 36,0 |
750 |
433 |
310 |
1500 |
1015 |
138,0 153,0 168,0 183,0 198,0 212,0 227,0 242,0 256,0 270,0 298,0 327,0 356,0 385,0 413,0 Ф0,0 467,0 494,0 520,0 |
|
600 |
630 |
9,0 10,0 11,0 12,0 13,0 14,0 15,0 16,0 17,0 18,0 20,0 22,0 24,0 26,0 28,0 30,0 32,0 |
900 |
519 |
373 |
1800 |
1215 |
198,0 219,0 245,0 261,0 282,0 302,0 324,0 345,0 366,0 387,0 429,0 471,0 513,0 554,0 595,0 636,0 678,0 |
|
700 |
720 |
9,0 10,0 11,0 12,0 13,0 14,0 15,0 16,0 17,0 18,0 20,0 22,0 |
1000 |
577 |
404 |
2000 |
1360 |
248,0 275,0 302,0 329,0 356,0 383,0 410,0 436,0 462,0 489,0 542,0 595,0 |
|
D N |
D |
T |
f = Л |
W |
H |
C |
B |
Macca отвода с 0 = 90’, rr |
|
7Ф |
720 |
24,0 26,0 28,0 30,0 32,0 |
1Ф0 |
577 |
404 |
20Ф |
1360 |
647,0 698,0 750,0 801,0 852,0 |
|
ЅШ |
820 |
9,0 10,0 11,0 12,0 13,0 14,0 15,0 16,0 17,0 18,0 20,0 22,0 24,0 26,0 28,0 30,0 32,0 |
1200 |
693 |
485 |
24fD |
1610 |
339,0 376,0 413,0 450,0 487,0 524,0 561,0 598,0 636,0 670,0 743,0 815,0 887,0 959,0 1030,0 1101,0 1171,0 |
|
Примечания 1 Масса приведена для справок. 2 Масса отводов с 0 = 60° и 0 = 45° соответственно в 1,5 и 2 раза меньше, а отводов с 0 = 180° в 2 раза больше указанной. |
||||||||
Примеры условных обозначений:
- отвода с 9 = 90°, исполнения 1, D = 139,7 мм, Г = 4,0 мм из стали марки TS4:
Отвод 90-1-139,7 х 4-TS4 ГОСТ 17375-2001
- отвода с 9 = 45°, исполнения 2, D = 159 мм, Т = 4,0 мм, Тв = 6,0 мм из стали марки 20:
Отвод 45-159 х 4/6 ГОСТ 17375-2001
- отвода с 9 = 90°, исполнения 2, D = 57 мм, Т = 5,0 мм из стали марки 09Г2С:
Отвод 90-57 х 5-09Г2С ГОСТ 17375-2001
- то же, для трубопроводов, подконтрольных органам надзора:
Отвод П90-57 х 5-09Г2С ГОСТ 17375-2001
По согласованию между изготовителем и потребителем (заказчиком) допускается изготовление отводов исполнения 2 с другими размерами и углами 9.
Допускается изготовление отводов исполнения 2 с увеличенной толщиной стенки в неторцевых сечениях Тп.
Купить отвод стальной бесшовный крутоизогнутый по оптовой цене на металлургическом заводе АВАЛДА по телефону или заказать через электронную почту, Online - заказ. Доставка до терминала транспортной компании бесплатно.
