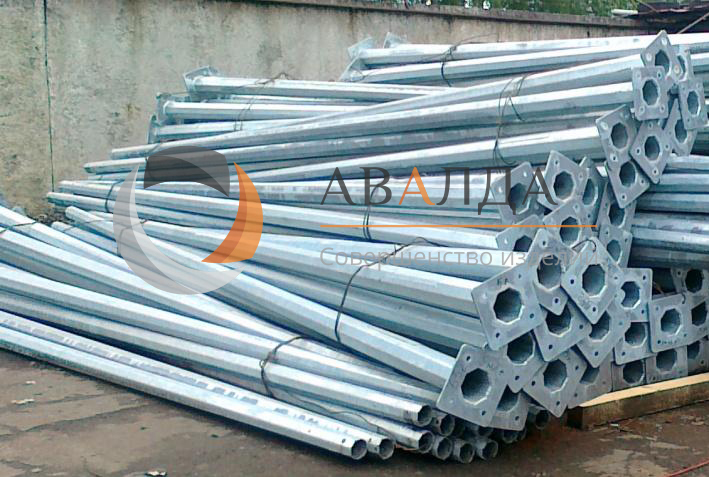

Опора граненая коническая ОГК
Опоры граненые конические производится на металлургическом заводе АВАЛДА на следующем оборудовании: линия плазменной резки стального листа, листогибочный пресс для формовки листа в граненую опору, современная линия. Опоры ОГКп, ОГК, ОГКф выпускаются от 3 до 50 метров. Антикоррозийное покрытие выполнено методом горячего цинкования (путём окунания в ванну с расплавленным цинком Ц0, Ц0А при температуре около 460 °C), что обеспечивает длительный срок эксплуатации опор до 50 лет.
Опоры граненые конические применяются для освещения магистралей, транспортных развязок, мостов, площадей, дворов, парков, парковок. Для установки осветительного оборудования, подвеса кабелей СИП, прокладки линий питания городского электротранспорта, установки рекламных щитов и других металлоконструкций.
Они изготавливается из качественного горячекатаного листового металлопроката, что позволяет добиться оптимального сочетания массы опоры и её несущей способности. Материал также выбирается в зависимости от климатического района эксплуатации по СП 16.13330.2011, с учетом коэффициента запаса прочности. По способу установки опоры делятся на прямостоечные и фланцевые. Прямостоечные опоры устанавливаются в подготовленные котлованы, выравниваются по уровню и заливаются бетоном. Фланцевые опоры устанавливаются на заранее подготовленный фундамент, в состав которого входит закладной элемент. Опора и закладной элемент обычно соединяются с помощью фланцевого соединения.
Условия эксплуатации опор граненых конических по ГОСТ 16350-80:
| Макроклиматический район | Климатический район | Критерий района | ||||
| Наименование | Обозначение | Средняя месячная температура воздуха. | Средняя месячная относительная влажность воздуха в июле в 13 ч, % | Число дней в году с минимальной температурой воздуха ниже минус 45 °С, сут | ||
| январь | июль | |||||
| Холодный | Очень холодный | I1 | От -50 до -30 | От 2 до 18 | - | От 10 до 100 |
| Холодный | I2 | От -30 до -15 | От 2 до 25 | - | От 1,0 до 10,0 | |
| Умеренный |
Арктический приполюсный | II1 | От -33 до -28 | От - 1 до 0 | Более 90 | От 0 до 2 |
| Арктический восточный | II2 | От -28 до -18 | От 0 до 8 | Более 80 | От 0 до 0,1 | |
| Арктический западный | II3 | От -30 до -2 | От - 1 до 12 | Более 80 | От 0 до 2 | |
| Умеренно холодный | II4 | От -30 до -15 | От 6 до 25 | - | От 0,1 до 1,0 | |
| Умеренный | II5 | От -15 до -8 | От 8 до 25 | Менее 80 | - | |
| Умеренно влажный | II6 | От -15 до -10 | От 10 до 20 | 60 и более | - | |
| Умеренно теплый | II7 | От -8 до -4 | От 16 до 25 | Менее 70 | - | |
| Умеренно теплый влажный | II8 | От -8 до -4 | От 16 до 25 | 70 и более | - | |
| Умеренно теплый с мягкой зимой | II9 | От -4 до 0 | От 16 до 25 | Менее 70 | - | |
| Теплый влажный | II10 | От 0 до 4 | От 20 до 25 | Более 70 | - | |
| Жаркий сухой | II11 | От -15 до 4 | От 25 до 30 | Менее 40 | - | |
| Очень жаркий сухой | II12 | От -4 до 4 | От 30 и выше | Менее 20 | ||
Число дней с температурой воздуха ниже минус 45 °С, равное 0,1, означает, что такая температура наблюдается один раз в 10 лет. Северная граница района II ГОСТ 16350-80 Климат СССР. Районирование и статистические параметры климатических факторов для технических целей установлена по средней годовой относительной влажности воздуха 65%. Северная граница района II ГОСТ 16350-80 Климат СССР. Районирование и статистические параметры климатических факторов для технических целей установлена по средней годовой относительной влажности воздуха 80%.
Ветровой район использования граненых конических опор по СП 20.13330.2011:
|
Ветровые районы (принимаются по карте 3 приложения Ж) |
Iа | I | II | III | IV | V | VI | VII |
| Нормативное значение ветрового давления, кПа | 0,17 | 0,23 | 0,3 | 0,38 | 0,48 | 0,6 | 0,73 | 0,85 |
Использование опор при иных условиях возможно, но необходимо проектно обосновывать и оговаривать с производителем.
Опора граненая коническая прямостоечная ОГКп - основные размеры
| Наименование | Марка | Высота от земли, м | Высота с установкой в землю, м | Глубина установки в землю, м | Верхний диаметр, мм | Нижний диаметр, мм |
| Опора граненая коническая прямостоечная | ОГКп-3-1 | 3 | 4 | 1 | 78 | 110 |
| Опора граненая коническая прямостоечная | ОГКп-4-1 | 4 | 5 | 1 | 78 | 120 |
| Опора граненая коническая прямостоечная | ОГКп-5-1,5 | 5 | 6,5 | 1,5 | 78 | 130 |
| Опора граненая коническая прямостоечная | ОГКп-6-1,5 | 6 | 7,5 | 1,5 | 78 | 135 |
| Опора граненая коническая прямостоечная | ОГКп-7-2 | 7 | 9 | 2 | 78 | 140 |
| Опора граненая коническая прямостоечная | ОГКп-8-2 | 8 | 10 | 2 | 78 | 150 |
| Опора граненая коническая прямостоечная | ОГКп-9-2 | 9 | 11 | 2 | 78 | 160 |
| Опора граненая коническая прямостоечная | ОГКп-10-2 | 10 | 12 | 2 | 78 | 168 |
Опора граненая коническая фланцевая ОГКф - основные типоразмеры
| Наименование | Марка | Полная высота опоры, м | Диаметр верха, мм | Расстояние между болтами, мм | Размер плиты (фланца), мм | Диаметр отверстий под болты |
| Опора граненая коническая | ОГКф - 3 | 3 | 60 | 160 | 250 | 16 |
| Опора граненая коническая | ОГКф - 4 | 4 | 60 | 160 | 250 | 16 |
| Опора граненая коническая | ОГКф - 5 | 5 | 60 | 160 | 250 | 18 |
| Опора граненая коническая | ОГКф - 6 | 6 | 60 | 160 | 250 | 20 |
| Опора граненая коническая | ОГКф - 7 | 7 | 68 | 200 | 300 | 20 |
| Опора граненая коническая | ОГКф - 8 | 8 | 68 | 300 | 400 | 30 |
| Опора граненая коническая | ОГКф- 9 | 9 | 68 | 300 | 400 | 30 |
| Опора граненая коническая | ОГКф -10(1)-4* | 10 | 68 | 300 | 400 | 30 |
| Опора граненая коническая | ОГКф -10(1)-3* | 10 | 68 | 300 | 400 | 30 |
| Опора граненая коническая | ОГКф -10(1)-5* | 10 | 68 | 300 | 400 | 30 |
| Опора граненая коническая | ОГКф -10(2)-3* | 10 | 100 | 300 | 400 | 30 |
| Опора граненая коническая | ОГКф -10(2)-4* | 10 | 100 | 300 | 400 | 30 |
| Опора граненая коническая | ОГКф -12(1) | 12 | 72 | 300 | 400 | 30 |
| Опора граненая коническая | ОГКф -12(2) | 12 | 90 | 300 | 400 | 30 |
| Опора граненая коническая | ОГКф -16 | 16 | 90 | 400 | 500 | 24 |
Опоры граненые купить по оптовой цене на металлургическом заводе АВАЛДА по телефону или заказать через электронную почту, Online - заказ.
