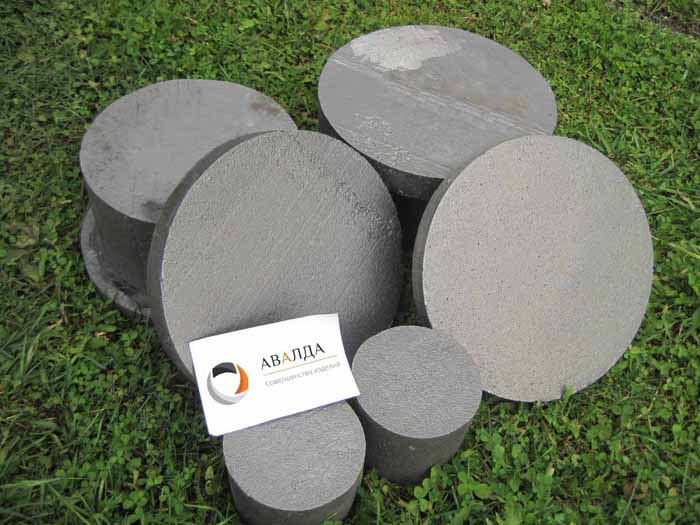

Круг (пруток) чугунный
Круг чугунный производится на заводе АВАЛДА с помощью различных способов литья: в ХТС, в землю, по выжигаемым моделям, центробежным методом. Основные достоинства круга из чугуна: повышенная твердость, высокой прочность, не деформируются при нагревании. Из него делают компоненты для станков, валов, двигателей, прессов.
Процесс изготовления кругов зависит от способа литья, но в каждом случае применяется специальная модельная оснастка из дерева, металла, гипса, пенопласта. Благодаря налаженной структуре сбыта, круги чугунные можно купить из наличия следующих диаметров: 30, 40, 50, 60, 70, 80, 90, 100, 110, 120, 130, 140, 150, 160, 170, 180, 190, 200, 210, 220, 230, 240, 250, 280, 300, 320 мм.
Виды кругов чугунных:
Круг чугунный БЧ - обладает высокой хрупкостью и твердостью и чаще всего применяется для переплавки в сталь или получения более ковких сортов чугуна. Содержание углерода 2,0-3,8% находится в связанном состоянии в виде карбида железа Цементит — Fe3C. Содержит ледебурит и не содержит графит.
Круг чугунный СЧ ГОСТ 1412-85 - свойства
Чугунный круг СЧ — это сплав железа с углеродом, в котором присутствует графит в виде хлопьевидных, пластинчатых или волокнистых включений. Круги из чугуна обладают низкой чувствительностью к влиянию внешних концентраторов напряжения при циклических нагрузках, высокий коэффициент поглощения колебаний при вибрациях деталей (в 2-4 раза выше, чем у стали), высокие антифрикционные свойства (наличие графита улучшает условия смазывания при трении).
Sв - временное сопротивление при растяжении;
R - плотность;
E - линейная усадка;
Е×10-2 - модуль упругости при растяжении;
G - удельная теплоемкость при температуре от 20 до 200°С;
А - Коэффициент линейного расширения при температуре от 20 до 200°С;
L - теплопроводность при 20°С.
| Наименование | Sв, МПа (кгс/мм2) | R, кг/м3 | E, % | Е×10-2 МПа | G, Дж(кг×К) | A 1/°С | L, Вт(м×К) |
| Чугунный круг СЧ10 | 100 (10) | 6,8×103 | 1 | От 700 до 1100 | 460 | 8,0×10-6 | 60 |
| Чугунный круг СЧ15 | 150 (15) | 7,0×103 | 1,1 | » 700 » 1100 | 460 | 9,0×10-6 | 59 |
| Чугунный круг СЧ20 | 200 (20) | 7,1×103 | 1,2 | » 850 » 1100 | 480 | 9,5×10-6 | 54 |
| Чугунный круг СЧ25 | 250 (25) | 7,2×103 | 1,2 | » 900 » 1100 | 500 | 10,0×10-6 | 50 |
| Чугунный круг СЧ30 | 300 (30) | 7,3×103 | 1,3 | » 1200 » 1450 | 525 | 10,5×10-6 | 46 |
| Чугунный круг СЧ35 | 350 (35) | 7,4×103 | 1,3 | » 1300 » 1550 | 545 | 11,0×10-6 | 42 |
Круг чугунный высокопрочный ВЧ ГОСТ 7293-85 - свойства
Чугунный круг ВЧ - имеет графитные включения шаровидной формы. Графит такой формы имеет меньшее отношение его поверхности к объёму, что определяет наибольшую сплошность металлической основы, а из этого, и прочность чугуна. Повышение прочности и гибкости чугуна достигается специальными модификаторами, обеспечивающим получение глобулярного (сфероидального ) графита вместо пластинчатого
| Наименование | Временное сопротивление при растяжении σв, МПа (кгс/мм2) | Условный предел текучести σ0,2, МПа (кгс/мм2) | Относительное удлинение, δ, %, не менее | Твердость по Бринеллю, НВ |
| Чугунный круг ВЧ 35 | 350 (35) | 220 (22) | 22 | 140 - 170 |
| Чугунный круг ВЧ 40 | 400 (40) | 250 (25) | 15 | 140 - 202 |
| Чугунный круг ВЧ 45 | 450 (45) | 310 (31) | 10 | 140 - 225 |
| Чугунный круг ВЧ 50 | 500 (50) | 320 (32) | 7 | 153 - 245 |
| Чугунный круг ВЧ 60 | 600 (60) | 370 (37) | 3 | 192 - 277 |
| Чугунный круг ВЧ 70 | 700 (70) | 420 (42) | 2 | 228 - 302 |
| Чугунный круг ВЧ 80 | 800 (80) | 480 (48) | 2 | 248 - 351 |
| Чугунный круг ВЧ 100 | 1000 (100) | 700 (70) | 2 | 270 - 360 |
Круг чугунный антифрикционный АЧС ГОСТ 1585-85 - свойства
Круг чугунный АЧС - имеет перлитную или феррито перлитную основу без структурно свободного цементита. Присутствие в структуре пластинчатого или шаровидного графита обеспечивает антифрикционные свойства. Применяется в узлах трения со смазкой. Коэффициент трения 0,001 0,1 (при отсутствии смазки 0,12 0,8).
| Наименование | Твердость по Бринеллю (НВ) | Давление p, МПа | Скорость скольжения v, м/с | p ∙ v, МПа ∙ м/с |
| Нормы работы деталей в узлах трения, не более | ||||
| Чугунный круг АЧС-1 | 180-241 | 5 | 5 | 12 |
| 14 | 0,3 | 2,5 | ||
| Чугунный круг АЧС-2 | 180-229 | 10 | 0,3 | 2,5 |
| 0,1 | 3 | 0,3 | ||
| Чугунный круг АЧС-3 | 160-190 | 6 | 1 | 5 |
| Чугунный круг АЧС-4 | 180-229 | 15 | 5 | 40 |
| Чугунный круг АЧС-5 | 180-290 | 20 | 1 | 20 |
| 30 | 0,4 | 12,5 | ||
| Чугунный круг АЧС-6 | 100-120 | 9 | 4 | 9 |
| Чугунный круг АЧВ-1 | 210-260 | 1,5 | 10 | 12 |
| 20 | 1 | 20 | ||
| Чугунный круг АЧВ-2 | 167-197 | 1 | 5 | 3 |
| 12 | 1 | 12 | ||
| Чугунный круг АЧК-1 | 187-229 | 20 | 2 | 20 |
| Чугунный круг АЧК-2 | 167-197 | 0,5 | 5 | 2,5 |
| 12 | 1 | 12 | ||
Применение антифрикционного чугунного круга для работы:
АЧС-1, АЧС-2 -в паре с закаленным или нормализованным валом;
АЧС-3 - в паре с закаленным или нормализованным валом или валом, не подвергающимся термической обработке;
АЧС-4 - в паре с закаленным или нормализованным валом;
АЧС-5 - в особо нагруженных узлах трения в паре с закаленным или нормализованным валом;
АЧС-6 - в узлах трения при температуре до 300 °С в паре с валом, не подвергающимся термической обработке;
АЧВ-1 - в узлах трения с повышенными окружными скоростями в паре с закаленным или нормализованным валом;
АЧВ-2 - в условиях трения с повышенными окружными скоростями в паре с валом, не подвергающимся термической обработке;
АЧК-1 - в паре с закаленным или нормализованным валом;
АЧК-2 - в паре с валом, не подвергающимся термической обработке.
