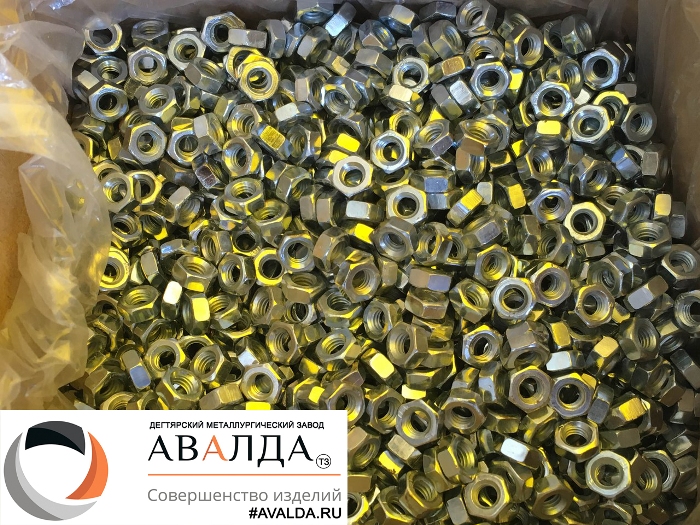

Гайки шестигранные ГОСТ 5915-70
Гайки шестигранные ГОСТ 5915-70 производится на заводе АВАЛДА классом точности В с номинальным размером резьбы от 1,6 до 48 мм. и более, из углеродистых нелегированных и легированных сталей с метрической резьбой по ГОСТ 24705-81.
Согласно требованиями ГОСТ качество гаек зависит не только от сырья, но и от технологии изготовления. Кроме того, с целью улучшения свойств изделия применяют и дополнительную обработку – металлизацию. На поверхность наносится слой определенного металла (в основном цинк, методом гальванизации), благодаря чему повышается износостойкость, коррозионная устойчивость и в некоторых случаях твердость. В зависимости от материала покрытия шестигранная гайка может быть хромированной, никелированной, оцинкованной, кадмированной, термодиффузия, горячий цинк.
Содержание ГОСТ 5915-70
Рекомендуемые технологические процессы изготовления
Применение шестигранной гайки
В любой отрасли, где требуется скрепить несколько металлических изделий или произвести замену и ремонт, в отличии от сварных и клепальных соединений: от сборки мебели до монтажа сложных инженерных систем (военная техника), конструкций зданий и сооружений, машиностроение, приборостроение, радиотехника, газовая и нефтяная отрасль. Гайки используют совместно с Болтами с шестигранной головкой ГОСТ 7798-70 и ГОСТ 7805-70.
Рекомендуемые технологические процессы изготовления и марки стали
| Класс прочности | Технологические процессы | Марка стали | Обозначение стандарта |
| 4 | Горячая штамповка | 20, Ст3кп3, Ст3сп3 | ГОСТ 1050-88 |
| 5 | Холодная штамповка | 10, 10кп | ГОСТ 10702-78 |
| Горячая штамповка | 20 | ГОСТ 1050-88 | |
| 6; 04 | Холодная штамповка | 10, 10кп, 15, 15кп | ГОСТ 10702-78 |
| 8; 9 | Горячая штамповка | 35 | ГОСТ 1050-88, ГОСТ 4543-71, ГОСТ 10702-78 |
| Холодная штамповка | 20, 20кп | ||
| 10: 12; 05 | Горячая штамповка | 35Х , 38ХА | ГОСТ 4543-71, ГОСТ 10702-78 |
| Холодная штамповка | 20Г2Р* | ||
| Резание с последующей закалкой и отпуском | 16ХСН |
Допускается наличие штамповочных трещин на опорных, на торцевых поверхностях и поверхности стопорного элемента, при этом на каждой опорной поверхности может быть не более двух трещин, распространяющихся на всю их ширину. Если трещины переходят в резьбу, то допускается их распространение не более чем на один виток резьбы. Глубина трещин не должна быть более 0,5 Р (Р - шаг резьбы), ширина - более 0,3 мм. Допускается трещина на внутренней фаске отверстия гайки со стороны фланца (бурта), не переходящая на резьбу. Завод АВАЛДА изготавливает гайки из легированной; холодостойкой; нержавеющей; жаропрочной; теплоустойчивой стали. Поле допуска резьбы: 6Н.

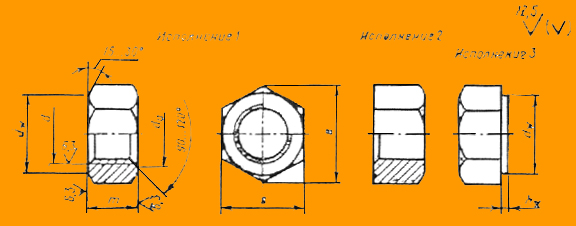

Чертеж шестигранной гайки
| Номинальный размер резьбы d | 1,6 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | 42 | 48 | |
| Шаг резьбы | крупный | 0,35 | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 |
| мелкий | - | 1 | 1,25 | 1,5 | 2 | 3 | ||||||||||||
| Размер «под ключ» S | 3,2 | 4 | 5 | 5,5 | 7 | 8 | 10 | 13 | 16 | 18 | 24 | 30 | 36 | 46 | 55 | 65 | 75 | |
| Диаметр описанной окружности е, не менее | 3,3 | 4,2 | 5,3 | 5,9 | 7,5 | 8,6 | 10,9 | 14,2 | 17,6 | 19,9 | 26,2 | 33 | 39,6 | 50,9 | 60,8 | 71,3 | 82,6 | |
| da | не менее | 1,6 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 20 | 24 | 30 | 36 | 42 | 48 |
| не более | 1,84 | 2,3 | 2,9 | 3,45 | 4,6 | 5,75 | 6,75 | 8,75 | 10,8 | 13 | 17,3 | 21,6 | 25,9 | 32,4 | 38,9 | 45,4 | 51,8 | |
| dw | 2,9 | 3,6 | 4,5 | 5 | 6,3 | 7,2 | 9 | 11,7 | 14,5 | 16,5 | 22 | 27,7 | 33,2 | 42,7 | 51,1 | 59,9 | 69,4 | |
| hw | не более | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,8 | |||||||||||
| не менее | 0,1 | 0,15 | 0,2 | 0,25 | ||||||||||||||
| Высота m | 1,3 | 1,6 | 2 | 2,4 | 3,2 | 4,7 | 5,2 | 6,8 | 8,4 | 10,8 | 14,8 | 18 | 21,5 | 25,6 | 31 | 34 | 38 | |
Механические свойства шестигранных гаек при нормальной температуре
| Условное обозначение группы | Напряжения от пробной нагрузки sF, Н/мм2, не менее | Марка стали | Обозначение стандарта |
| 21 | 510 | 12Х181-10Т, 12Х18Н9Т, 10Х17Н13М2Т, 10X17I-113M3T 06ХН28МДТ | ГОСТ 5632-72 |
| 22 | 590 | 12Х13, 08Х21Н6М2Т | |
| 23 | 690 | 20Х13, 14Х17Н2 | |
| 24, 25 | 880 | 10Х11Н23Т3МР, 13Х11Н2В2МФ | |
| 25Х1МФ, 25Х2М1Ф 20Х1М1Ф1ТР | ГОСТ 20072-74 | ||
| 26 | 1080 | 07Х16Н6 | ГОСТ 5632-72 |
| 31 | 260 | АМг5П, АМг5 | ГОСТ 178-1-74 |
| 32 | 310 | Латунь ЛС59-1, Л63 | ГОСТ 15527-70 |
| 33 | Латунь Л63 антимагнитная Латунь ЛС59-1 антимагнитная | ГОСТ 12920-67 | |
| 34 | 490 | Бронза Бр, АМц 9-2 | ГОСТ 18175-78 |
| 35 | 370 | Д1, Д1П, Д16, Д16П | ГОСТ 4784-74 |
Виды покрытий
| Наименование | Обозначение покрытия | |
| по ГОСТ 9.306-85 | цифровое | |
| Цинковое, хроматирование | Ц.хр | 1 |
| Кадмиевое, хроматирование | Кд. хр | 2 |
| Многослойное: медь-никель | М.Н | 3 |
| Многослойное: медь-никель-хром | М. Н. X. б | 4 |
| Окисное, пропитанное маслом | Хим. Окс. прм | 5 |
| Фосфатное, пропитанное маслом | Хим. Фос. прм | 6 |
| Оловянное | О | 7 |
| Медное | М | 8 |
| Цинковое | Ц | 9 |
| Окисное, наполненное хроматами | ан. Окс. нхр | 10 |
| Окисное из кислых растворов | Хим. Пас | 11 |
| Серебряное | Ср | 12 |
| Никелевое | Н | 13 |
Вес шестигранной гайки
| Диаметр резьбы d, мм | Масса 1 шт, гр. |
| 1,6 | 0,074 |
| 2 | 0,141 |
| 2,5 | 0,272 |
| 3 | 0,377 |
| 3,5 | 0,497 |
| 4 | 0,8 |
| 5 | 1,44 |
| 6 | 2,573 |
| 8 | 5,548 |
| 10 | 10,22 |
| 12 | 15,67 |
| 14 | 25,33 |
| 16 | 37,61 |
| 18 | 53,27 |
| 20 | 71,44 |
| 22 | 103,15 |
| 24 | 122,87 |
| 27 | 175,28 |
| 30 | 242,54 |
| 36 | 416,78 |
| 42 | 623,88 |
| 48 | 956,2 |
Гайки шестигранные купить по оптовой цене на металлургическом заводе АВАЛДА по телефону или заказать через электронную почту, Online - заказ. Доставка до объекта.
