Фундаментные болты ГОСТ 24379.1-2012

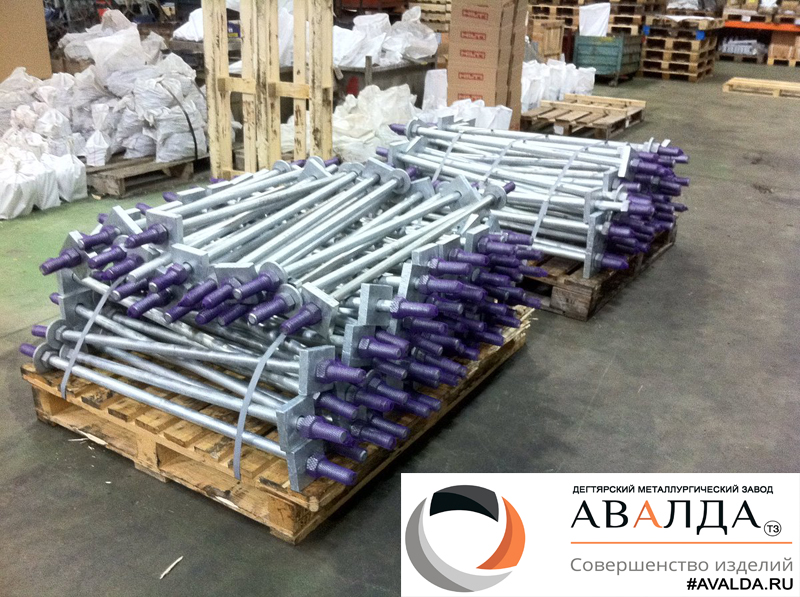

Фундаментные болты ГОСТ 24379.1-2012 (Конструкция и размеры) производятся на заводе АВАЛДА по общим техническим условиям согласно ГОСТ
24379.00-2012 из стальных кругов ст3, ст35, 09Г2С, 40Х, 10Г2С1, Ст20. Болт фундаментный - это крепежное изделие в виде прутка с резьбовой частью на одном конце, и определенного приспособления, удерживающего болт внутри фундамента с диаметром резьбы от 12 до 140 мм и длиной до 5000 мм.
По требованию заказчика, возможно изготовление по чертежам и размерам, а также термодиффузионное или цинковое (гальваническое) антикоррозийное покрытие.
Фундаментные болты применяются для прочной долговечной фиксации оборудования (станков) на бетонных основаниях, установки металлоконструкций (Опоры ЛЭП, освещения), сборка соединений колонна-колонна, колонна-балка, колонна-фундамент, для навешивания бетонных плит, при строительстве зданий.
В состав болта фундаментного может входить до десяти комплектующих:
- Шпилька: Стержень фундаментного болта.
- Анкерная арматура: элемент, удерживающий шпильку в фундаменте.
- Анкерная плита: Деталь анкерной арматуры в виде квадрата или круга.
- Втулка: Деталь с отверстием по всей длине, входящая в состав сварной анкерной плиты.
- Опорная плита: Основание колонны в виде пластины, непосредственно соприкасающейся с фундаментом.
- Цанга разжимная: деталь, позволяющая увеличивать сцепление шпильки с фундаментом при затяжке гайки фундаментного болта.
- Муфта: Соединительное изделие с внутренней резьбой, предназначенная для стыковки частей шпилек фундаментного болта.
- Труба: Деталь анкерной арматуры съемных фундаментных болтов.
- Шайба: Крепежное изделие с отверстием, устанавливаемое под гайку для увеличения плоскости соприкосновения.
- Гайка: Крепежное изделие с внутренней резьбой для установки на шпильку и крепления оборудования или металлоконструкции.
Для вычисления веса комплекта болтов, предлагаем скачать ГОСТ 24379.1-2012
Содержание ГОСТ 24379.1-2012
Последствия неправильного монтажа
Для того, чтобы купить фундаментные болты нужно знать тип, конструкцию и способ их установки, рассмотрим ниже!
Типы и конструкция фундаментных болтов
| Тип болта | Исполнение | Наименование болта фундаментного | Детали и сборочные единицы комплекта | Кол-во |
| 1 | 1 | Болты изогнутые - с нижней частью, имеющей форму крюка | 1 Шпилька (поз. 1) | 1 |
| 2 Шайба | 1 | |||
| 3 Гайка по ГОСТ 5915 | 2 | |||
| 2 | 1 Шпилька (поз. 2) | 1 | ||
| 2 Шайба | 1 | |||
| 3 Гайка по ГОСТ 5915 | 2 | |||
| 2 | 1 | Болты с анкерной плитой - с нижней частью, выполненной из металлической пластины | 1 Шпилька (поз. 3) | 1 |
| 2 Плита анкерная (поз. 11) | 1 | |||
| 3 Шайба | 1 | |||
| 4 Гайка по ГОСТ 5915 | 4 | |||
| 2 | 1 Шпилька (поз. 4) | 1 | ||
| 2 Плита анкерная (поз. 11) | 1 | |||
| 3 Шайба | 1 | |||
| 4 Гайка по ГОСТ 10605 | 4 | |||
| 3 | 1 Шпилька (поз. 4) | 1 | ||
| 2 Плита анкерная (поз. 13) | 1 | |||
| 3 Шайба | 2 | |||
| 4 Гайка по ГОСТ 10605 | 3 | |||
| 3 | 1 | Болты составные - нижняя часть которых размещена в бетоне, а верхняя соединена со специальной муфтой | 1 Шпилька (поз. 3) | 1 |
| 2 Шпилька (поз. 5) | 1 | |||
| 3 Муфта (поз. 13) | 1 | |||
| 4 Плита анкерная (поз. 11) | 1 | |||
| 5 Шайба | 1 | |||
| 6 Гайка по ГОСТ 5915 | 4 | |||
| 2 | 1 Шпилька (поз. 4) | 1 | ||
| 2 Шпилька (поз. 5) | 1 | |||
| 3 Муфта (поз. 13) | 1 | |||
| 4 Плита анкерная (поз. 11) | 1 | |||
| 5 Шайба | 1 | |||
| 6 Гайка по ГОСТ 10605 | 4 | |||
| 4 | 1 | Болты съемные - состоящие из нижней обоймы и шпильки, имеющей резьбу | 1 Шпилька (поз. 5) | 1 |
| 2 Арматура анкерная (поз. 14, исполнение 1) | 1 | |||
| 3 Шайба | 1 | |||
| 4 Гайка по ГОСТ 5915 | 2 | |||
| 2 | 1 Шпилька (поз. 6) | 1 | ||
| 2 Арматура анкерная (поз. 14, исполнение 2) | 1 | |||
| 3 Шайба | 1 | |||
| 4 Гайка по ГОСТ 10605 | 2 | |||
| 3 | 1 Шпилька (поз. 6) | 1 | ||
| 2 Арматура анкерная (поз. 14, исполнение 3) | 1 | |||
| 3 Шайба | 1 | |||
| 4 Гайка по ГОСТ 10605 | 2 | |||
| 5 | - | Болты прямые - крепящиеся в заранее сделанные отверстия силоксановым или эпоксидным клеем | 1 Шпилька (поз. 7) | 1 |
| 2 Шайба | 1 | |||
| 3 Гайка по ГОСТ 5915 | 2 | |||
| 6 | 1 | Болты с коническим концом - устанавливаемые в готовый фундамент с помощью разжимной цанги | 1 Шпилька (поз. 8) | 1 |
| 2 Цанга разжимная (поз. 15) | 1 | |||
| 3 Шайба | 1 | |||
| 4 Гайка по ГОСТ 5915 | 2 | |||
| 2 | 1 Шпилька (поз. 9) | 1 | ||
| 2 Втулка коническая (поз. 16) | 1 | |||
| 3 Шайба | 1 | |||
| 4 Гайка по ГОСТ 5915 | 2 | |||
| 3 | 1 Шпилька (поз. 10) | 1 | ||
| 2 Шайба | 1 | |||
| 3 Гайка по ГОСТ 5915 | 2 |

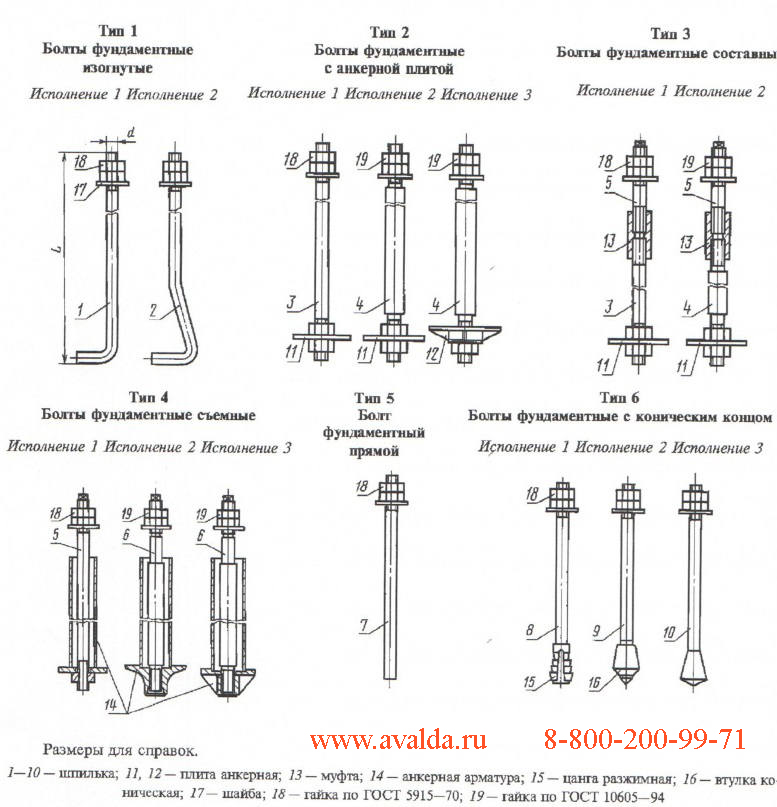

Чертеж фундаментного болта ГОСТ 24379.1-2012
Классификация фундаментных болтов
- конструктивное исполнение;
- способ установки в фундамент;
- способ закрепления в бетоне фундамента;
- условия эксплуатации;
- закрепляемые непосредственным взаимодействием элементов (шпилек или анкерных плит) болтов с бетоном фундаментов (типы 1 - 4);
- закрепляемые с помощью эпоксидного или силоксанового клея, а также цементно-песчаных смесей (типы 5 и 6, исполнения 2 и 3), закрепляемые с помощью разжимных цанг (тип 6, исполнение 1)
Условия эксплуатации болтов ГОСТ 24379.1-2012
- Расчетные - болты, воспринимающие нагрузки, возникающие при эксплуатации строительных конструкций или при работе оборудования.
- Конструктивные - болты, предусматриваемые для крепления строительных конструкций и оборудования, устойчивость которых против опрокидывания (опоры освещения) или сдвига обеспечивается собственной массой конструкций или оборудования. Конструктивные болты предназначаются для рихтовки строительных конструкций и оборудования во время их монтажа и для обеспечения стабильной работы конструкций и оборудования в процессе эксплуатации, а также для предотвращения их случайных смещений.
Климатический район установки фундаментных болтов
| Марка стали | Нормативный документ | Категория стали для климатического района строительства по ГОСТ 16350 | ||
| II1, II5 и др. | I2, II2 и III3 | I1 | ||
| Ст3кп*5 | ГОСТ 535 | 2* | - | - |
| Ст3пс,Ст3сп | ГОСТ 535 | 2 | 4** | - |
| 20 | ГОСТ 1050 | + | - | - |
| 09Г2С | ГОСТ 19281 | 6*4 | 6 | 6*** |
| 10Г2С1 | ГОСТ 19281 | 6*4 | 6 | 6*** |
* Для крепления строительных конструкций и оборудования.
** Для болтов диаметром до 24 мм.
*** Для болтов диаметром до 48 мм.
*4 Для болтов диаметром 56 мм и более; для меньших диаметров - при технико-экономическом обосновании.
*5 Только для конструктивных болтов.
Примечание - Знак «+» означает, что категорию стали и требования к ней указывать в проекте не следует; знак «-» означает, что данную марку стали в указанном климатическом районе принимать не следует.
Для увеличения прочности соединения болтов фундаментных до 10.9 металлургический завод АВАЛДА использует при изготовлении сталь 40Х конструкционная хромистая легированная с твердостью по Бринеллю 179 МПа и с пределом кратковременной прочности 980 МПа.
Последствия неправильного монтажа или использования без покрытия фундаментных болтов

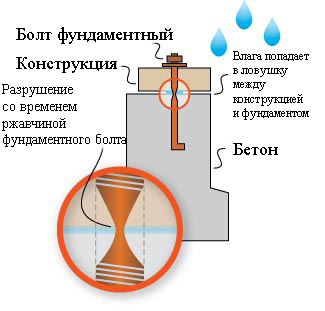

В результате ослабленного соединения с фундаментом, влага накапливается в скрытых местах и с течением времени приводит болт к ржавчине, снижая его прочность и ослабление конструкции к фундаменту.
