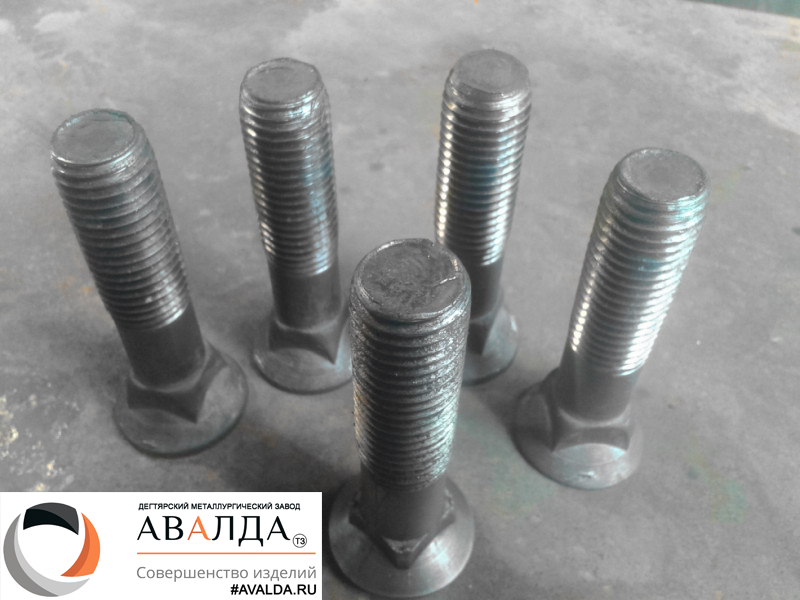

Болты лемешные ГОСТ 7786-81
Болт лемешный производится на заводе АВАЛДА по ГОСТ 7786-81 с потайной головкой и квадратным подголовком с диаметром резьбы 5, 6, 8, 10, 12, 16, 20 мм. и длиной от 20 до 200 мм, возможно изготовление по чертежам и размерам заказчика. Изготавливаются лемешные болты с классом прочности 4.8, 5.8, 6.6, 8.8, 9.8, 10.9, 12.9 и классом точности В. Их также называют культиваторными болтами!
Для того чтобы купить лемешные болты, нужно правильно обозначить потребность, например: Болт M10х40.88 ГОСТ 7786-81 - болт с диаметром резьбы d = 10 мм, с крупным шагом резьбы с полем допуска 8g, длиной l = 40 мм, класса прочности 8.8, без покрытия.
Применяется для крепления лемеха (острый наконечник плуга) к плугу, а также других элементов в сельскохозяйственной технике и других направлениях машиностроения.
Лемех - режущая часть сохи, плуга, культиватора и других сельскохозяйственных орудий, предназначенная для взрыхления почвы. Лемех является острым наконечником, который подрезает пласт земли, проводя борозды.
Основные технические параметры:
| Диаметр резьбы, мм | Класс точности | Поле допуска резьбы | Класс прочности | Марка стали |
| М8-М20 | В | 6g, 8g | 4.8, 5.8, 8.8, 10.9 | 4.8, 5.8–ст. 10, 20; |
| 8.8 – ст. 35, 20Г2Р; 10.9 - ст. 40Х |
Содержание ГОСТ 7786-81:

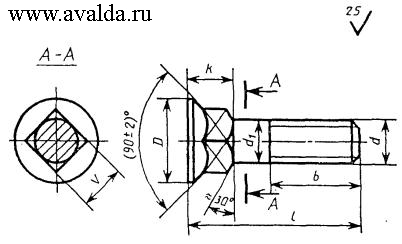

Чертеж лемешного болта
Номинальный диаметр резьбы d | 5 | 6 | 8 | 10 | 12 | 16 | 20 | |
| Диаметр головки D | 9 | 11 | 14 | 18 | 23 | 28 | 35 | |
| Высота головки и подголовка k (js 16) | 4 | 5 | 6 | 8 | 10 | 12 | 15 | |
| Сторона квадратного подголовка V | 5 | 6 | 8 | 10 | 12 | 16 | 20 | |
| Длина резьбы b | Для l £ 120 | 16 | 18 | 22 | 26 | 30 | 38 | 46 |
| Для l > 120 | - | - | - | 32 | 36 | 44 | 52 | |
Таблица соответствия стали к разным классам прочности лемешных болтов
Класс прочности | Марка стали | Обозначение стандартов |
| 3.6 | 10, 10 кп | ГОСТ 10702-78 |
| 4.6 | 20 | ГОСТ 1050-88 |
| 4.8 | 10, 10 кп | ГОСТ 10702-78 |
| 5.6 | 30, 35 | ГОСТ 1050-88, ГОСТ 4543-71, ГОСТ 10702-78 |
| 5.8 | 10, 10 кп | |
| 20, 20 кп | ||
| 6.6 | 35, 45, 40 Г | ГОСТ 1050-88, ГОСТ 4543-71, ГОСТ 5663-79, ГОСТ 10702-78 |
| 6.8 | 20, 20 кп | ГОСТ 1050-88, ГОСТ 5663-79,ГОСТ 10702-78 |
| 8.8-12.9 | 35, 35Х, 38ХА,45Г 40Г2, 40Х, 30ХГСА, 35ХГСА, 16ХСН, 20Г2Р* | ГОСТ 4543-71, ГОСТ 10702-78, *ТУ 14-1-4486-88 |
Механические свойства болтов ГОСТ 7786-81
| Механические свойства | |||||||||||||
| 4.6 | 4.8 | 5.6 | 5.8 | 8.8 | 10.9 | 12.9 | |||||||
| d£16 мм | d>16 мм | ||||||||||||
| Временное сопротивление sв**, Н/мм2 | Номин. | 400 | 500 | 800 | 800 | 1000 | 1200 | ||||||
| Мин. | 400 | 420 | 500 | 520 | 800 | 830 | 1040 | 1020 | |||||
| Твердость по Виккерсу, HV | Мин. | 120 | 130 | 155 | 160 | 250 | 255 | 320 | 385 | ||||
| Макс. | 320 | 335 | 380 | 435 | |||||||||
| Твердость по Бринеллю, НВ | Мин. | 114 | 124 | 147 | 152 | 238 | 242 | 304 | 366 | ||||
| Макс. | 304 | 318 | 361 | 414 | |||||||||
| Твердость по Роквеллу, HR | мин. | HRB | 67 | 71 | 79 | 82 | - | - | - | - | |||
| HRCэ | - | - | - | - | 22 | 23 | 32 | 30 | |||||
| макс. | HRB | - | - | - | - | ||||||||
| HRCэ | 32 | 34 | 39 | 44 | |||||||||
| Твердость поверхности HV 0,3макс | *4 | ||||||||||||
| Предел текучести sт*5, Н/мм2 | Номин. | 240 | 320 | 300 | 400 | - | - | - | - | ||||
| Мин. | 240 | 340 | 300 | 420 | - | - | - | - | |||||
| Условный предел текучестиs0,2, Н/мм2 | Номин. | 640 | 640 | 900 | 1080 | ||||||||
| Мин. | 640 | 660 | 940 | 1100 | |||||||||
| Напряжение от пробной нагрузки sп | sп/sт или s0,2 | 0,94 | 0,9 | 0,93 | 0,9 | 0,91 | 0,91 | 0,88 | 0,88 | ||||
| Н/мм2 | 225 | 310 | 280 | 380 | 580 | 600 | 830 | 970 | |||||
| Относительное удлинение после разрыва d5, % | Мин. | 22 | 14 | 20 | 10 | 12 | 12 | 9 | 8 | ||||
* Только для номинальных диаметров резьбы d£16 мм.
** Минимальные значения при растяжении относятся к изделиям с номинальной длиной l³2,5d. Минимальная твердость относится к изделиям с длиной l<2,5d и другим изделиям, которые не могут быть подвергнуты испытанию на растяжение (например, из-за конфигурации головки).
*4 Твердость поверхности не должна быть более, чем на 30 единиц по Виккерсу выше измеренной твердости сердцевины изделия при проведении измерений при НB 0,3. Для класса прочности 10.9 любое повышение твердости поверхности, при котором твердость будет превышать 390 НВ, недопустимо.
*5 В случаях, когда предел текучести не может быть определен, допускается измерение условного предела текучести.
Виды защитных и декоративных покрытий для лемешных болтов
| Вид покрытия | Обозначение покрытия | |
| по ГОСТ 9.306-85 | Группа | |
| Цинковое, хроматированное | Ц.хр | 1 |
| Кадмиевое, хроматированное | Кд. хр | 2 |
| Многослойное: медь-никель | М.Н | 3 |
| Многослойное: медь-никель-хром | М. Н. X. б | 4 |
| Окисное, пропитанное маслом | Хим. Окс. прм | 5 |
| Фосфатное, пропитанное маслом | Хим. Фос. прм | 6 |
| Оловянное | О | 7 |
| Медное | М | 8 |
| Цинковое | Ц | 9 |
| Окисное, наполненное хроматами | Ан. Окс. нхр | 10 |
| Окисное из кислых растворов | Хим. Пас | 11 |
| Серебряное | Ср | 12 |
| Никелевое | Н | 13 |
Масса стальных лемешных болтов по ГОСТ 7786-81
Длина болта лемешного, l, мм | Теоретическая масса 1 шт., гр., при номинальном диаметре резьбы d, мм | ||||||
| 5 | 6 | 8 | 10 | 12 | 16 | 20 | |
| 20 | 2,908 | - | - | - | - | - | - |
| 25 | 3,498 | 5,24 | 9,66 | 16,4 | - | - | - |
| 30 | 4,08 | 6,086 | 11,2 | 18,84 | 30,19 | - | - |
| 35 | 4,678 | 6,932 | 12,74 | 21,28 | 33,73 | - | - |
| 40 | 5,268 | 7,777 | 14,28 | 23,72 | 37,27 | 71,71 | - |
| 45 | 5,859 | 8,621 | 15,81 | 26,16 | 40,81 | 78,04 | - |
| 50 | 6,448 | 9,466 | 17,35 | 28,61 | 44,35 | 84,37 | 131,7 |
| 55 | 7,038 | 10,311 | 18,89 | 31,05 | 47,89 | 91,09 | 141,9 |
| 60 | 7,628 | 11,156 | 20,43 | 33,49 | 51,43 | 97,62 | 152,1 |
| 65 | 8,218 | 12,001 | 21,97 | 35,93 | 54,97 | 104,15 | 162,3 |
| 70 | 8,808 | 12,845 | 23,51 | 38,38 | 58,51 | 110,67 | 172,6 |
| 75 | 9,399 | 13,69 | 25,05 | 40,82 | 62,05 | 117,2 | 182,8 |
| 80 | 9,989 | 14,535 | 26,59 | 43,26 | 65,59 | 123,73 | 193,1 |
| 90 | - | 16,225 | 29,67 | 48,27 | 72,67 | 136,78 | 213,5 |
| 100 | - | - | 32,75 | 56,08 | 79,75 | 149,84 | 234 |
| 110 | - | - | - | 58,04 | 86,83 | 162,89 | 254,5 |
| 120 | - | - | - | 62,92 | 93,91 | 175,94 | 274,9 |
| 130 | - | - | - | 67,81 | 100,99 | 188,1 | 295,4 |
| 140 | - | - | - | 72,69 | 108,07 | 202,05 | 315,9 |
| 150 | - | - | - | 77,58 | 115,15 | 215,11 | 336,3 |
| 160 | - | - | - | - | 122,23 | 228,16 | 356,8 |
| 170 | - | - | - | - | 129,31 | 241,21 | 377,3 |
| 180 | - | - | - | - | 136,39 | 254,26 | 397,7 |
| 190 | - | - | - | - | 143,47 | 267,31 | 418,2 |
| 200 | - | - | - | - | 150,55 | 280,36 | 438,7 |
