Втулка медная
Втулка медная производится на заводе АВАЛДА из меди разной чистоты М1, М2, М3 с химическим составом по ГОСТ 859-2001. Применяются медные втулки в электронных, измерительных приборах, автомобильной, компьютерной, аэрокосмической, медицинской промышленности и в стоматологии, а также холодильного оборудования. Способы изготовления: центробежное литьё, литье в ХТС. При каждом способе предусмотрена предварительная механическая обработка
По требованию заказчика возможно изготовление по дополнительным условиям: фрезерование, механическая обработка, термообработка, шлифование, сверление, нарезание резьбы и рассверливание, покрытие.
Втулки медные - центробежное литье
Процесс литья медных втулок состоит из следующих составляющих:
- литейная машина для формирования отливки, осуществляющая вращение литейной формы с целью воздействия на металл центробежных сил в процессе его кристаллизации. ГОСТ 18111 - 72.
- процесс центробежного литья втулок путем свободной заливки расплавленного металла во вращающиеся формы, при котором формирование втулки осуществляется под действием центробежных сил. Формы устанавливают на литейных центробежных машинах с горизонтальной, вертикальной или наклонной осью вращения. ГОСТ 18169- 86.
- металлическая литейная форма, в которой заливка расплавленного металла и формирование отливки осуществляется под действием центробежных сил. ГОСТ 17819-84.

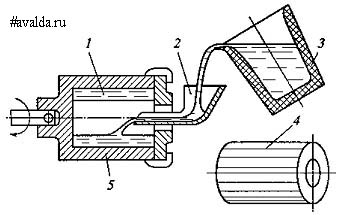

Самый популярный способ литья втулок в металлические формы с горизонтальной осью вращения. По этому способу (рисунок 1) втулка 4 формируется в поле центробежных сил со свободной цилиндрической поверхностью, а формообразующей поверхностью служит внутренняя поверхность изложницы. Медь 1 из ковша 3 заливают во вращающуюся форму 5 через заливочный желоб 2. Медь растекается по внутренней поверхности формы, образуя под действием поля центробежных сил втулку с внутренней пустотностью. После затвердевания меди и остановки формы втулку 4 извлекают. Данный способ характеризуется наиболее высоким технологическим выходом годного (ТВГ = 100%), так как отсутствует расход меди на литниковую систему.
При получении втулок со свободной параболической поверхностью при вращении формы вокруг вертикальной оси (рисунок 2) медь из ковша 1 заливают в форму 2, закрепленную на шпинделе 3, приводимом во вращение электродвигателем 4. Медь 5 под действием центробежных и гравитационных сил распределяется по стенкам формы и затвердевает, после чего вращение формы прекращают и извлекают из нее затвердевшую втулку 6.
Главное достоинство формирования втулок медных при центробежном способе литья заключается в том, что заполнение формы медным сплавом и затвердевание втулки происходят в поле действия центробежных сил, во много раз превосходящих силу тяжести.
В этих условиях если твердые частицы соприкасаются со стенкой формы, они оказываются прижатыми к стенке и уже не всплывают. На этом основано использование сыпучих покрытий для металлических форм при центробежном литье.
Действие центробежных сил необходимо учитывать и при конструировании систем шлакозадержания и питания втулки, например, при получении медных фасонных втулок центробежной заливкой в песчаные формы.
Механические свойства втулок медных
Временное сопротивление: 90 кгс/мм2;
Относительное удлинение: 60%;
Твердость по Бринеллю: 45 НВ;
Предел кратковременной прочности: 180-190 МПа;
Плотность: 8920-8940 кг/м³;
Температура плавления: 1084°С;
Температура кипения меди: 2595°С;
Скрытая теплота плавления: 208 Дж/г;
Теплопроводность при 20–100°С: 394 Вт/м К;
Удельная теплоемкость при 20–100°С: 385 Дж/кг К;
Температурное расширения при 0–100°С: 1,63 -1,71 *10*-5 1/К;
Удельное сопротивление при 20–100°С: 1,67-1,72 *10*3 Ом м;
Модуль упругости:6000-9000 МПа;
Температура горячей деформации: 750-1050°С;
Температура литья: 1150–1250°С;
Линейная усадка: 2,1 %.
Химический состав медной втулки (%)
| Марка | Cu+Ag | Bi | Sb | As | Fe | Ni | Pb | Sn | S | Zn | O | P |
| М1ф | 99,90 | 0,001 | 0,002 | 0,002 | 0,005 | 0,002 | 0,005 | 0,002 | 0,005 | 0,005 | - | 0,04 |
| М1р | 99,90 | 0,001 | 0,002 | 0,002 | 0,005 | 0,002 | 0,005 | 0,002 | 0,005 | 0,005 | 0,01 | 0,012 |
| М1 | 99,90 | 0,001 | 0,002 | 0,002 | 0,005 | 0,002 | 0,005 | 0,002 | 0,004 | 0,004 | 0,05 | - |
| М2 | 99,70 | 0,002 | 0,005 | 0,01 | 0,05 | 0,2 | 0,01 | 0,05 | 0,01 | - | 0,07 | - |
| М3 | 99,50 | 0,003 | 0,05 | 0,01 | 0,05 | 0,02 | 0,05 | 0,05 | 0,01 | - | 0,08 | - |
Втулка медная купить по оптовой цене на металлургическом заводе АВАЛДА по телефону или заказать через электронную почту, Online - заказ. Доставка по России транспортной компанией Деловые линии.
